Dell PowerEdge服務器使用RAID控制器(PERC)初始化和創建虛擬磁盤/陣列

本文介紹了使用PowerEdge RAID控制器(PERC)的Dell Bios實用程序創建和初始化虛擬陣列或虛擬磁盤(VD)的步驟。

目錄：

1. 創建虛擬磁盤
2. 初始化虛擬磁盤
3. 將物理磁盤轉變?yōu)橹С諶AID
4. 將磁盤轉變?yōu)榉荝AID
5. 設置熱備盤

1.創建虛擬磁盤

請執行以下步驟以創建虛擬磁盤。

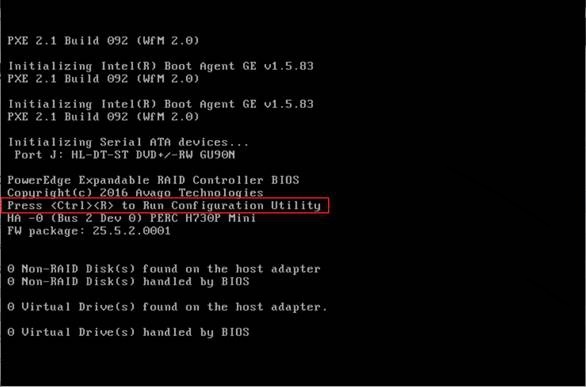

1. 在主機系統引導過程中，當顯示BIOS標志時，按<Ctrl><R>組合鍵。
   將顯示Virtual Disk Management（虛擬磁盤管理）屏幕。如果有多個控制器，將顯示主菜單屏幕。選擇一個控制器，然后按<Enter>鍵。顯示選定控制器的Virtual Disk Management（虛擬磁盤管理）屏幕。
2. 使用箭頭鍵高亮度顯示Controller #（控制器#）或Disk Group #（磁盤組#）。
3. 按<F2>鍵顯示可以執行的操作。

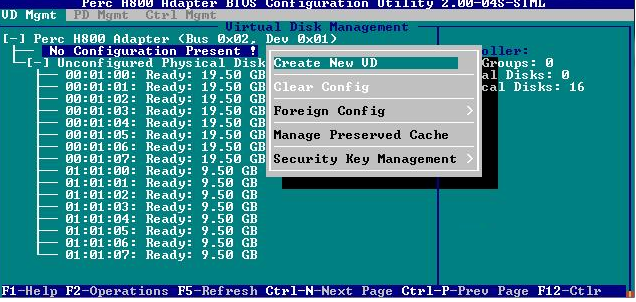

   圖1：創建新虛擬磁盤
4. 選擇Create New VD（創建新虛擬磁盤），然后按<Enter>鍵（圖1[僅英文]）。顯示Create New VD（創建新虛擬磁盤）屏幕。光標此時位于RAID Levels（RAID 級別）選項上。將虛擬磁盤添加至磁盤組時，將顯示Add VD in Disk Group（添加虛擬磁盤至磁盤組）屏幕。跳至步驟10可更改虛擬磁盤的基本設置
5. 根據可用的物理磁盤，按<Enter>鍵顯示可能的RAID級別（圖2[僅英文]）。

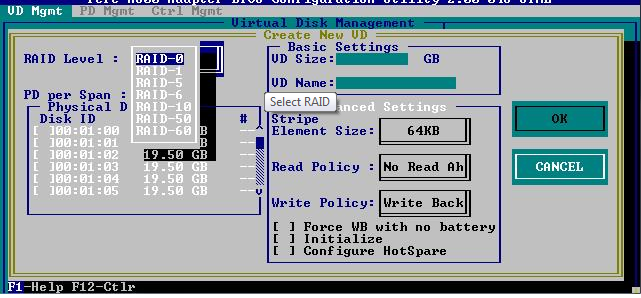

   圖2：可能的RAID級別
6. 按向下箭頭鍵選擇RAID級別，然后按<Enter>鍵。
7. 當創建跨接式虛擬磁盤（RAID 10、50或60）時，請?jiān)?strong>PD per Span（每個跨度的物理磁盤）字段中輸入每個跨度的物理磁盤數目（圖3[僅英文]），然后按<Enter>鍵。
8. 按<Tab>鍵將光標移動到物理磁盤列表。
   圖3：PD per Span（每個跨度的物理磁盤）字段
9. 使用箭頭鍵高亮度顯示物理磁盤，然后按<空格鍵>、<Alt>鍵或<Enter>鍵選擇磁盤。
10. 如果需要，可選擇其他磁盤。
11. 按<Tab>鍵將光標移動到Basic Settings（基本設置）框。
12. 在 VD Size（虛擬磁盤大?。┳侄沃性O(shè)置虛擬磁盤大小。虛擬磁盤大小以GB格式顯示。
13. 按<Tab>鍵訪問 VD Size（虛擬磁盤大?。┳侄危缓箧I入虛擬磁盤名稱。

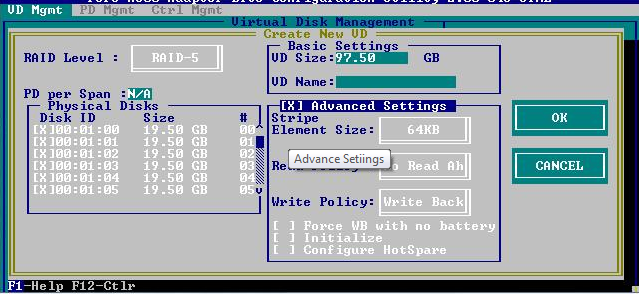

14. 按<Tab>鍵將光標移動到Advanced Settings（高級設置）。
15. 按<空格鍵>激活設置以便進行更改。
    Advanced Settings（高級設置）旁邊顯示一個X。設置有磁條元素大小、讀取策略和寫入策略。您也可以選擇高級選項，例如強制將高速緩存策略設置為Write-Back（回寫式），初始化虛擬磁盤和配置專用熱備用。
    顯示該窗口時，將顯示這些參數的默認值。您可以接受或更改默認值。

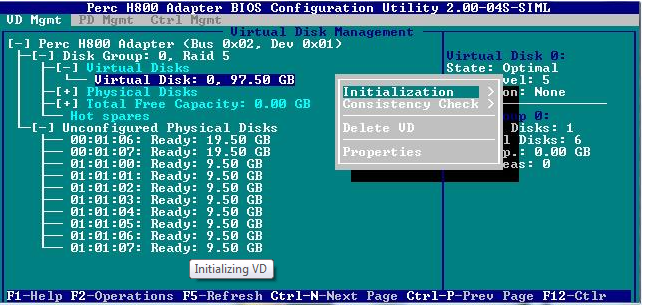

    圖4：初始化虛擬磁盤
16. 要選擇虛擬磁盤參數，請執行以下步驟：
    1. 按<Tab>鍵將光標移動到希望更改的參數。
    2. 按向下箭頭鍵打開參數并向下滾動設置列表。
    3. 要更改磁條元素大小，可以按<Tab>鍵高亮度顯示Stripe Element Size（磁條元素大?。?。
    4. 按<Enter>鍵顯示磁條元素大小列表（8 KB、16 KB、32 KB、64 KB、128 KB、256 KB、512 KB和1024 KB）。按下
       向下箭頭鍵高亮度顯示所需選項，然后按<Enter>鍵。
       注意：默認為64 KB。
    5. 如果需要更改讀取策略，請按<Tab>鍵將光標移動到Read Policy（讀取策略）。
    6. 按<Enter>鍵顯示選項（No Read Ahead（不預讀）、Read Ahead（預讀）或Adaptive Read Ahead（自適應預讀））。按向下箭頭鍵高亮度顯示所需選項，然后按<Enter>鍵。
    7. 如果需要更改寫入策略，請按<Tab>鍵將光標移動到Write Policy（寫入策略）。
    8. 按<Enter>鍵可顯示選項（Write-Through（直寫式）、Write Back（回寫式））。按向下箭頭鍵高亮度顯示所需選項，然后按<Enter>鍵。
    9. 按 <Tab>鍵將光標移動到Force WB with no battery（在無電池的情況下強制使用回寫式），然后按<Enter>鍵。如果選擇了Write-Through（直寫式）作為寫入策略，則此選項不可用。
    10. 按<Tab>鍵將光標移動到Configure HotSpare（配置熱備用）并按<Enter>鍵。
    11. 如果在前面的步驟中已選擇創建熱備份，則將顯示彈出窗口，其中顯示適當大小的驅動器。按<空格鍵>選擇驅動器大小。
    12. 選擇驅動器大小后，單擊OK（確定）完成選擇，或者單擊Cancel（取消）取消選擇。
    13. 選擇OK（確定）接受設置并按<Enter>鍵退出此窗口，或者如果不希望更改任何虛擬磁盤參數，則選擇Cancel（取消），然后按<Enter>鍵退出。

2.初始化虛擬磁盤

要初始化虛擬磁盤。請執行以下步驟。

1. 在VD Mgmt（虛擬磁盤管理）屏幕上，選擇Virtual Disk #（虛擬磁盤#），然后按<F2>鍵顯示可用操作的菜單。
2. 選擇Initialization（初始化）（圖5[僅英文]）然后按向下箭頭鍵以顯示Initialization（初始化）子菜單選項。

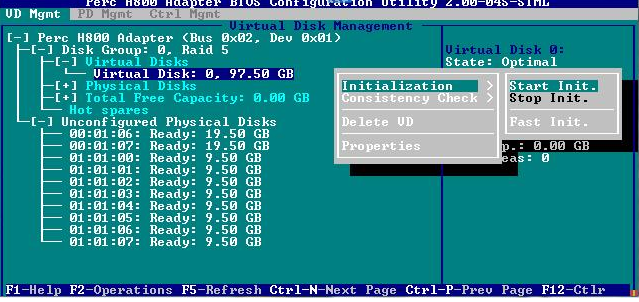

   圖5：初始化子菜單
3. 選擇Start Init.（開始初始化）開始常規初始化，或選擇Fast Init.（快速初始化）開始快速初始化。

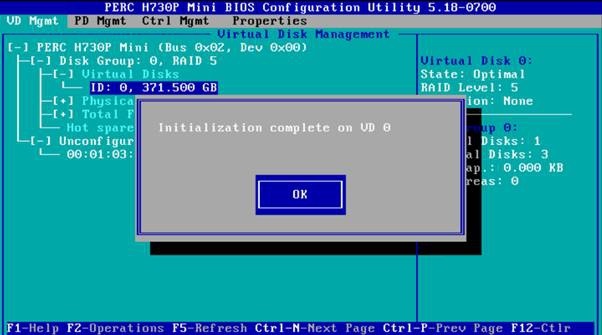

4. 此時將顯示彈出窗口，表明虛擬磁盤已初始化。
5. 重復此部分中的過程可配置另一個虛擬磁盤。

3.將物理磁盤轉變?yōu)橹С諶AID

請執行以下步驟將物理磁盤轉變?yōu)橹С諶AID：

1. 按(Ctrl)(N)組合鍵訪問PD Mgmt（物理磁盤管理）屏幕。隨即會顯示一個物理磁盤列表。每個磁盤的狀態將顯示在State（狀態）下。
2. 按向下箭頭鍵高亮度顯示物理磁盤。
3. 按<F2>鍵顯示可用操作的菜單。
4. 按向下箭頭鍵高亮度顯示Convert to RAID Capable（轉變?yōu)橹С諶AID的磁盤）。
5. 按<Enter>鍵。

4.將物理磁盤轉變?yōu)榉荝AID

請執行以下步驟將物理磁盤轉變?yōu)榉荝AID：

1. 按(Ctrl)(N)組合鍵訪問PD Mgmt（物理磁盤管理）屏幕。隨即會顯示一個物理磁盤列表。每個磁盤的狀態將顯示在State（狀態）下。
2. 按向下箭頭鍵高亮度顯示物理磁盤。
3. 按<F2>鍵顯示可用操作的菜單。
4. 按向下箭頭鍵高亮度顯示Convert to Non-RAID（轉變?yōu)榉荝AID）。
5. 按<Enter>鍵。

5.設置熱備盤

請執行以下步驟設置熱備盤。

1. 通過CTRL+N切換到PD Mgmt。

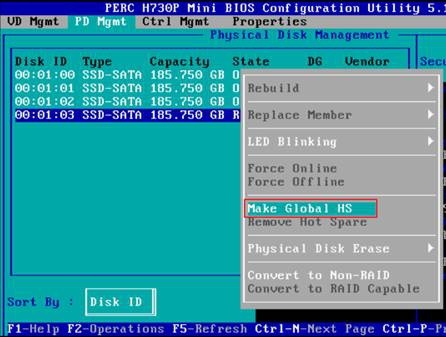

2. 要創建熱備份盤的狀態應為Ready，將光標移到要配置為熱備份的磁盤后按下F2鍵后選擇”Make Global HS”。

3. 熱備盤創建完成，熱備盤的狀態為Hotspare。
