杭州一步網絡科技有限公司OceanStor 5110 V5, 5210 V5, 5300 V5, 5500 V5, 5600 V5, 5800 V5, 6800 V5, 5110F V5, 5210F V5, 5300F V5, 5500F V5, 5600F V5, 5800F V5, 6800F V5。本文檔主要介紹存儲系統硬件設備的安裝步驟，包括安裝前應注意的安全事項、機柜安裝、機柜內部設備安裝、線纜安裝、硬件安裝檢查、設備上電和檢查以及接地規范等
通過光纖將控制框FC前端端口（4端口）與應用服務器端口進行連接，建立業務通道，實現存儲設備與應用服務器之間的通信。
前提條件
- 交換機組網時，F(xiàn)C交換機的NPIV開關已經打開。查詢和設置交換機NPIV開關請參見如何查詢和設置交換機NPIV開關
- 本安裝過程中所需要的安裝工具和材料包括：
- 光模塊
- 光纖
- 光纖綁扎帶
- 斜口鉗
背景信息
安裝光纖時，請不要將眼睛靠近或直視光纖口。
連接光纖時，注意以下事項：
- 光模塊為靜電敏感器件，運輸、儲存和使用過程中應置于防靜電、防塵環境。
- 在進行連線操作時，請根據實際需求和線纜上的標識信息選擇對應的線纜。
- 光纖連接器必須保持清潔，且無刮痕損傷。
- 未使用的光纖和光模塊應套上保護帽。
- 光纖的彎折半徑要求大于5cm。
為了提高系統可靠性請仔細閱讀并遵循下面的規則：
- 2U控制框和3U控制框：同一個存儲系統中，控制器A和控制器B的FC前端端口連線保持對稱，即兩個控制器上接口模塊所在的槽位相同且使用的端口位置相同。
- 6U控制框：同一個存儲系統中，控制器A和控制器B、控制器C和控制器D的FC前端端口連線保持對稱，即兩個控制器上接口模塊所在的槽位相同且使用的端口位置相同。
存儲設備與應用服務器的連接方式有兩種：
- 直接連接，如圖7-29、圖7-30和圖7-31所示。
圖7-29?FC前端端口（4端口）直連到應用服務器（2U控制框）

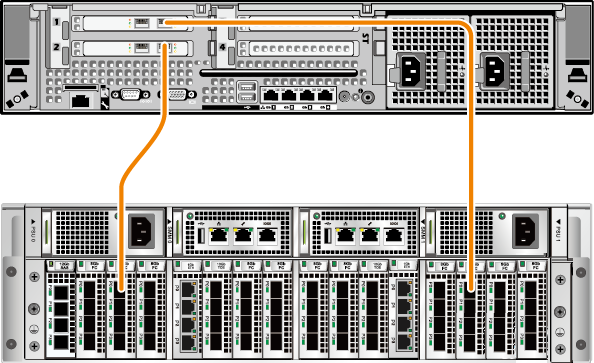

圖7-30?FC前端端口（4端口）直連到應用服務器（3U控制框）

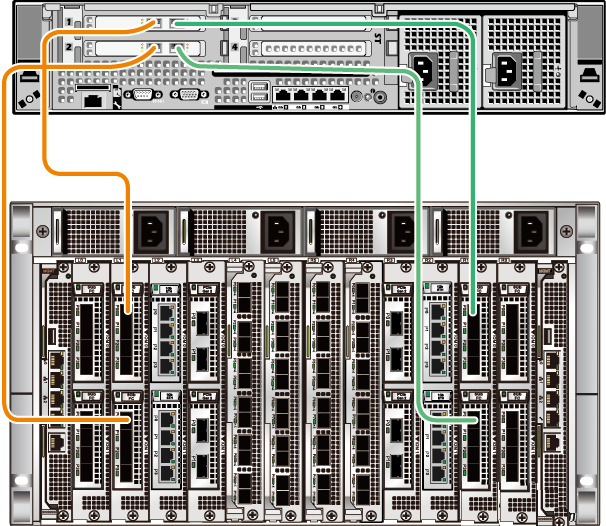

圖7-31?FC前端端口（4端口）直連到應用服務器（6U控制框）
- 通過FC光纖交換機連接，如圖7-32、圖7-33和圖7-34所示。

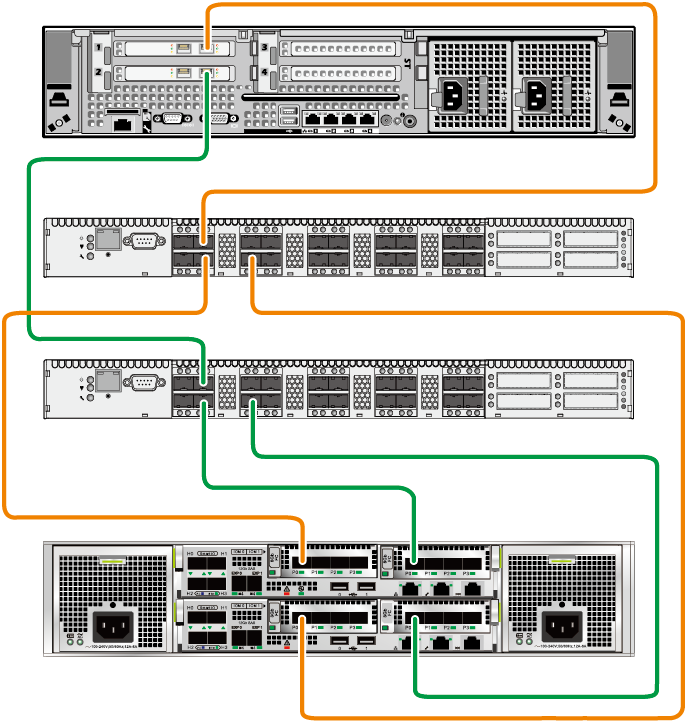

圖7-32?FC前端端口（4端口）通過交換機連接應用服務器（2U控制框的四鏈路冗余）

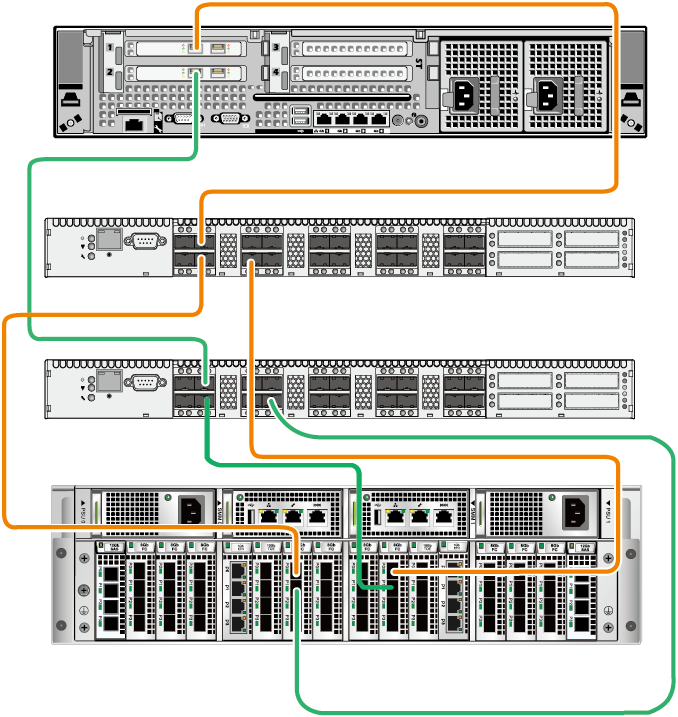

圖7-33?FC前端端口（4端口）通過交換機連接應用服務器（3U控制框的四鏈路冗余）

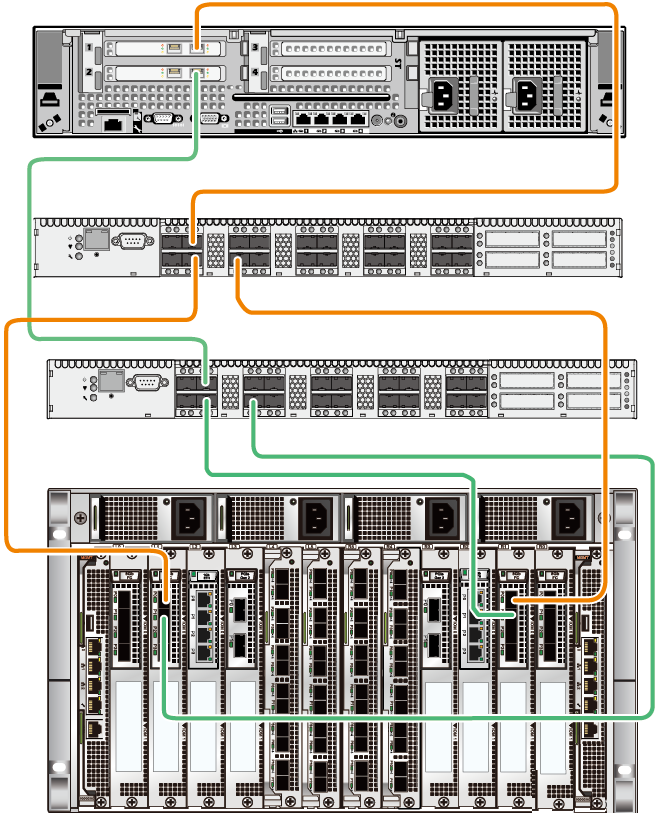

圖7-34?FC前端端口（4端口）通過交換機連接應用服務器（6U控制框的四鏈路冗余）
本文以連接6U控制框的兩個控制器為例繪制四鏈路冗余組網，連接四個控制器的組網方法與之類似（即每個控制器與每個交換機都有連接）。
通過FC光纖交換機連接時，建議您提前做好以下規劃：
- 規劃交換機Zone劃分。確定劃分的Zone對應的交換機端口。
- 交換機的首尾端口常用于交換機之間互相連接。
下面操作步驟以連接8Gb FC前端端口(4端口）為例進行說明。
操作步驟
- 佩戴防靜電腕帶、防靜電手套，穿著防靜電服。
- （可選）安裝光模塊到存儲設備8Gb FC前端端口（4端口）。
如果存儲設備8Gb FC前端端口（4端口）上已經安裝有光模塊，請直接執行步驟3。
- 取下光模塊上的保護帽，如圖7-35中的步驟（1）所示。
- 將光模塊插入FC前端端口（4端口），如圖7-35中的步驟（2）所示。
必須嚴格水平插入光模塊，否則可能造成設備損壞。

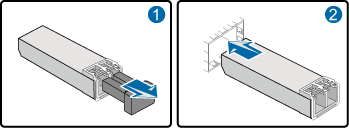

圖7-35?安裝光模塊
- 取下光纖連接器上的保護帽，如圖7-36中步驟（1）所示。
- 將光纖的一端連接至存儲設備8Gb FC前端端口（4端口），如圖7-36中的步驟（2）所示。
插入光纖時，聽到“咔”的聲音表明光纖已經插入到位。

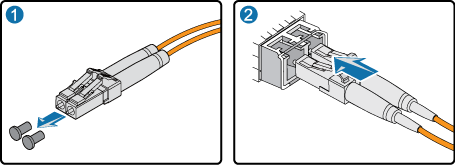

圖7-36?連接光纖
- 建立與應用服務器8Gb FC端口的連接。
- 直接連接。將光纖的另一端連接至應用服務器8Gb FC端口。
- 通過交換機連接。將光纖的另一端連接至交換機。交換機連接至應用服務器。
- 重復步驟2到步驟5連接其他存儲設備前端端口至應用服務器端口。
- 布放、綁扎光纖。
