清華大學平安校園安防系統采用華為敏捷交換機構建網絡核心平臺

客戶簡介

清華大學平安校園安防系統采用華為敏捷交換機作為網絡核心，保障了監控視頻高質量傳輸，增強了學校安全防范水平，加強了與其他系統的交互；再結合校園實際環境，配合其它安防系統，有效保障了清華園的安防工作，構筑了師生教學、科研、生活的堅強后盾。

清華大學是世界排名Top50的著名高校，也是享譽全球的頂級學術機構，正在運行的科研機構約300個，每年學術成果約200項，召開世界級學術會議約60場；建設一個堅固穩健的校園網絡系統，保障正常的教學科研及國際交流，是學校2014年重點工作。為增強學校技術防范水平，提升視頻資源利用率，加強與其他系統的交互，校園安防系統的建設必須符合校園實際環境、適應校園管理模式。 系統的建設須具備高質量、易擴展以及面向未來的先進特性。

業務挑戰

建立高質量的視頻監控網絡承載平臺

• 平安校園網規劃必須能在未來較長一段時間內，滿足校園監控安防業務承載的需求。在鏈路質量保障，網絡速率、網絡平臺資源的復用能力、業務兼容性上，都需要有更超前的設計。同時，在整個網絡建設中，網絡的可靠性設計要求必須放在前列。為校園安防業務持續提供高穩定服務的網絡，要求整體方案的設備可靠性，鏈路可靠性都必須十分出色。

網絡的管理維護要簡便

• 清華大學平安校園網絡隸屬于清華大學保衛處管理維護，保衛處網絡維護管理人力資源有限，因此整體網絡除了需要穩定可靠之外，必須具備良好的管理維護性。在當前人力條件下，要求對整網進行簡易有效的管理維護，保障整個平安校園網絡的穩定運維服務。

網絡架構要領先

• 清華大學作為國內頂尖高校，校園中面臨的管理問題會比普通的大學更考驗校方的管理能力，承載校園監控的平安校園網絡也必須擁有更先進的能力才能更有利于構建和諧校園。學校需要尋找到一個既能滿足當下業務需求同時又能契合未來發展的方案。

解決方案

構建穩定的網絡

• 安防網絡采用iPCA(Packet Conservation Algorithm for Internet) 網絡包守恒技術，網管人員可以查看實時的清華園網絡質量，同時可以對網絡故障進行精確定位。
• 敏捷交換機S12700部署的CSS2 交換網硬件集群技術實現集群主控1+N 備份。在安防網的骨干網絡部分區域部署2 臺S12712?以雙機集群的方式運行，確保網絡不間斷通信。

易于管理維護的網絡

部署SVF 超級虛擬交換網技術，將不同網絡層次設備、有線無線網絡設備，虛擬化為一個網元進行管理。 接入交換機縱向虛擬為板卡，無線AP 縱向虛擬為端口，整網虛擬成為一臺交換機；接入交換機、AP 即插即用。IT 人員對網絡的建設、維護、管理工作的對象由整個網絡變成一臺設備，簡化操作，極大地提升網絡運維效率。

網絡平臺架構先進、開放

• 通過傳統網絡與SDN網絡共存的 “一網雙平面”部署方式保障后續擴展業務的增量部署，全網平滑演進至未來網絡。
• 通過安防網絡平臺可以對接校園一卡通系統，告警系統，巡更系統對接，從而實現學生刷卡抓拍存檔，告警傳感器告警聯動，校警巡邏刷卡聯動的功能。
• 在當前整體網絡方案中預置了無線控制器；后期的無線網絡建設只需增加無線AP 即可。

客戶價值

打造業界最強實時視頻監控網絡

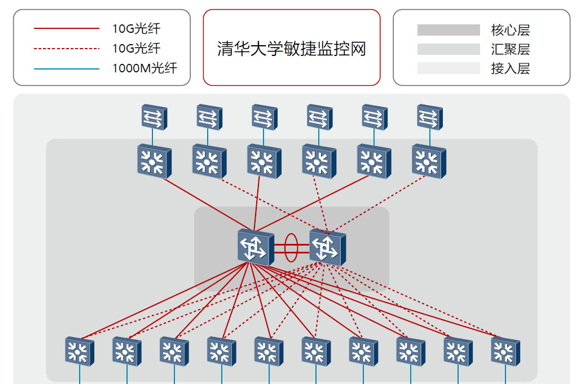

• 清華園網絡采用雙核雙星的分層網絡構架，虛擬化集群技術保障核心層穩定可靠，單設備576*10GE的線速端口，確保監控畫面流暢傳輸。
• 網絡設備支持GE/10GE/40GE/100GE，具備強大擴展能力。
• 提供每端口達到200ms 的緩存，確保突發視頻流不丟包。

易于維護，降低運維成本

• 采用獨有的SVF超級虛擬化技術，底層設備的配置少，整網維護就像維護一臺設備，大幅提升運維效率的同時也變相提升了整網的穩定性，減少了對接入網絡設備的維護量；

架構靈活，支持創新

• 基于SDN 理念的敏捷網絡解決方案實現和設計使得網絡擴展、業務創新性得到極大提高，有力支撐學校創造新的價值！
