華為FusionSphere虛擬化軟件對不同場景部署方案

1 ?小規模場景部署方案

小規模場景定義：管理的主機數量：3臺～50臺，管理的VM數量1臺～1000臺。

表3-1??小規模場景部署方案
部署組件內容 部署方式 配置要求
FusionCompute管理組件（VRM）
說明：

VRM(Virtual Resource Manager)：FusionCompute虛擬資源管理，可以管理主機集群和邏輯集群。

 1+1主備部署，物理機或者虛擬機部署 網卡：2*10Gbps（建議）

其余配置要求具體請參見部署原則。
FusionManager 1+1主備部署，物理機或者虛擬機部署 網卡：2*10Gbps（建議）

其余配置要求具體請參見部署原則。
UltraVR 虛擬機部署（建議）
  • CPU：4核
  • 內存：8GB
  • 磁盤空間：50GB
  • 管理網絡帶寬（生產與備份之間管理流量所需帶寬）：10Mbps
eBackup 物理機部署
  • CPU：8核
  • 內存：12GB
  • 磁盤空間：120GB
  • 網卡：1Gbps
  • 每200VM需要部署一臺eBackup。
FusionSphere SOI 虛擬機部署（建議）
  • CPU：4核
  • 內存：8GB
  • 磁盤空間：300GB

2 ?中等規模場景部署方案

中等規模場景定義：管理的主機數量：51臺～256臺，管理的VM數量1001臺～5000臺。

表3-2??中等規模場景部署方案
部署組件內容 部署方式 配置要求
FusionCompute管理組件（VRM） 1+1主備部署，物理機或者虛擬機部署 網卡：2*10Gbps（建議）

其余配置要求具體請參見部署原則
FusionManager 1+1主備部署，物理機或者虛擬機部署 網卡：2*10Gbps（建議）

其余配置要求具體請參見部署原則
UltraVR 虛擬機部署（建議）
  • CPU：4核
  • 內存：8GB
  • 磁盤空間：50GB
  • 管理網絡帶寬（生產與備份之間管理流量所需帶寬）：10Mbps
eBackup 物理機或者虛擬機部署
  • CPU：8核
  • 內存：12GB
  • 磁盤空間：120GB
  • 網卡：1Gbps
  • 每200VM需要部署一臺eBackup。
FusionSphere SOI 虛擬機部署（建議）
  • CPU：4核
  • 內存：8GB
  • 磁盤空間：300GB

3 ?大規模場景部署方案

大規模場景定義：管理的主機數量：257臺～1000臺，管理的VM數量：5001臺～10000臺。

表3-3??大規模場景部署方案
部署組件內容 部署方式 配置要求
FusionCompute管理組件（VRM） 1+1主備部署，物理機或者虛擬機部署 網卡：2*10Gbps（建議）

其余配置要求具體請參見部署原則。
FusionManager 1+1主備部署，物理機或者虛擬機部署 網卡：2*10Gbps（建議）

其余配置要求具體請參見部署原則。
UltraVR 虛擬機部署（建議）
  • CPU：4核
  • 內存：8GB
  • 磁盤空間：50GB
  • 管理網絡帶寬（生產與備份之間管理流量所需帶寬）：10Mbps
eBackup 物理機部署
  • CPU：8核
  • 內存：12GB
  • 磁盤空間：120GB
  • 網卡：1Gbps
  • 每200VM需要部署一臺eBackup。
FusionSphere SOI 虛擬機部署（建議）
  • CPU：16核
  • 內存：16GB
  • 磁盤空間：300GB

4 ?FusionCompute 主機部署要求

主機，即物理服務器配置要求如表3-4所示。

?說明：

如果所用服務器非新購入的全新服務器，建議在配置BIOS前，恢復BIOS默認設置。

表3-4??主機配置要求
項目 要求
CPU Intel或AMD的64位CPU。

CPU支持硬件虛擬化技術，如Intel的VT-x或AMD的AMD-V，并已在BIOS中開啟CPU虛擬化功能。
內存 ≥8GB

如果主機用于部署管理節點虛擬機，需至少滿足管理節點虛擬機內存規格+3GB。

推薦內存配置≥48GB
硬盤/U盤
  • 使用硬盤時，硬盤≥16GB。如果VRM虛擬機使用本地存儲創建磁盤，則硬盤空間應≥96GB。
  • 使用U盤時，U盤≥4GB。
網口
  • NIC網口數目≥1。
  • 建議網卡數目為6個，網卡速率要求千兆以上。
RAID 建議使用1、2號硬盤組RAID 1，用于安裝主機操作系統，以提高可靠性。

5??組網安全防護與對外開放

本節介紹FusionManager系統的組網安全防護，供您了解FusionManager的安全防御策略和安全使用建議。

物理部署

FusionManager的物理部署如圖3-1所示。

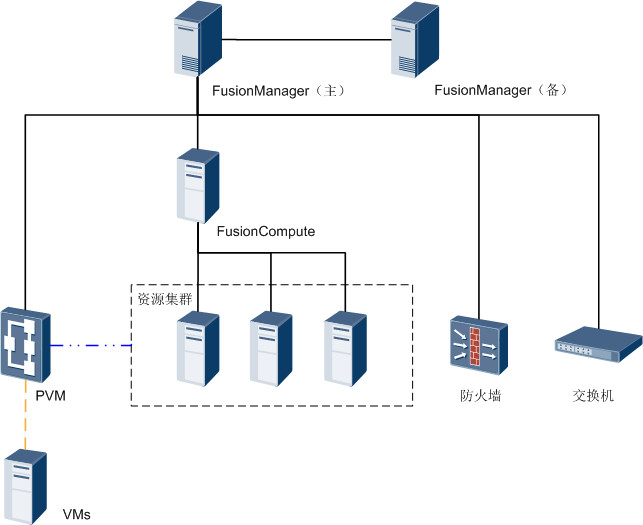

圖3-1??物理部署圖

FusionManager采用主備架構，與FusionCompute對接管理虛擬資源，同時管理交換機，防火墻設備。

PVM為用戶部署服務時自動創建的虛擬機，通過它向用戶虛擬機提供軟件安裝服務和應用監控服務。

邏輯組網

FusionManager的邏輯組網如圖3-2所示。

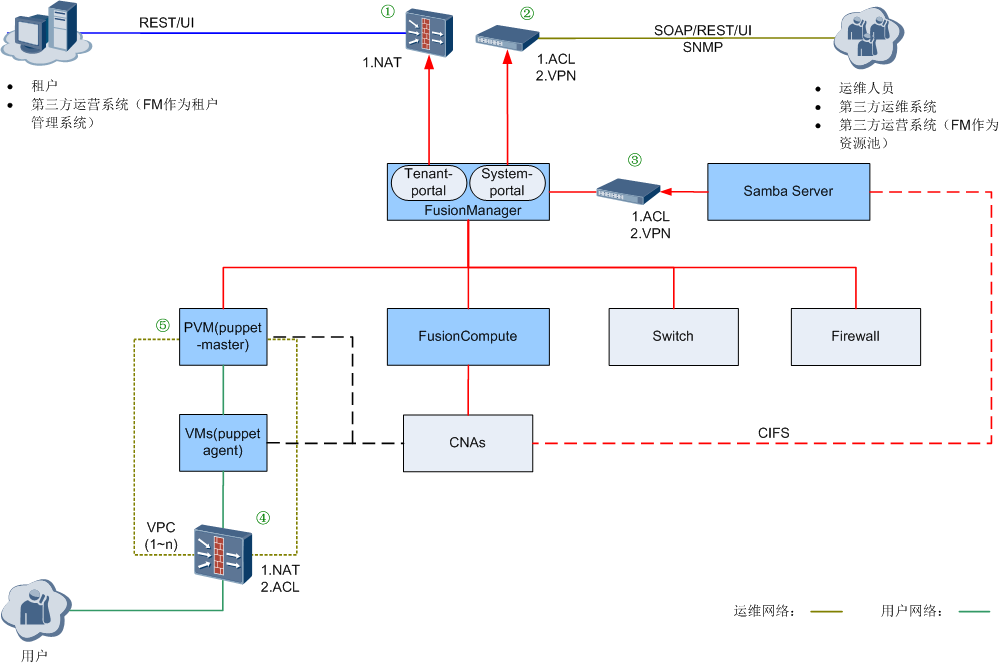

圖3-2??邏輯組網圖
圖中總共有五個安全防御點，每個安全防御點的說明如下：
  1. 通過使用防火墻的NAT將FusionManager系統的租戶API和租戶UI的端口（請參考《FusionManager 通信矩陣(服務器虛擬化)》，篩選“外部+租戶面+管理面/租戶面”類型的端口）映射到非信任網絡，達到開放租戶API和租戶UI對外開放的目的。租戶可通過租戶UI對租戶資源進行管理；第三方運營系統可通過租戶API對租戶資源進行管理。
  2. 運維人員通過管理UI對系統資源進行管理；第三方運維系統和運營系統通過管理API對系統資源進行管理。第三方運維系統和運營系統與FusionManager系統及FusionManager所管理的設備處于一個信任網絡（信任域）內，一般通過VPN相通，此時設備網絡，系統內部端口對運維和運營網絡可見。對于對系統安全性較高（如要求與設備面隔離）的客戶，也可以通過在交換機上配置ACL策略（請參考《FusionManager 通信矩陣(服務器虛擬化)》，篩選“外部+管理面+管理面/租戶面”類型的端口并將端口開放）來達到此目的，從系統安全角度，推薦使用該方式。
  3. 由客戶提供的Samba服務器與FusionManager對接，供用戶上傳下載ISO鏡像和軟件。一般情況下，Samba服務器與FusionManager系統處于一個信任網絡（信任域）內，可以通過VPN相通。
    Samba服務器的安全加固和防護由客戶來評估與保障。從網絡安全角度，建議：
    • 如果與FusionManager系統不在一個信任網絡內，可以通過設置網關交換機的ACL策略進行安全防護。
    • 如果與FusionManager系統在一個信任網絡內，可以通過VPN等方式保證與FusionManager系統連通。
  4. 用戶通過用戶網絡訪問用戶虛擬機，用戶可選擇通過防火墻ACL或NAT策略過濾，從而對用戶虛擬機進行安全防護。
  5. 軟件安裝服務器（PVM）和管理網絡與用戶網絡都相通。為防止惡意用戶通過該節點侵入管理網絡，本系統已經在PVM服務器中采用了Iptable對用戶面進行了隔離。

租戶API與租戶操作界面的對外開放

如圖3-2中的“1”所示，可使用防火墻的NAT將FusionManager系統的租戶API和租戶UI的端口映射到非信任網絡，實現對外開放租戶API和租戶UI的目的。

具體的端口信息，請參考《FusionManager 通信矩陣(服務器虛擬化)》文檔，篩選“外部+租戶面+管理面/租戶面”類型的端口。

具體配置方法可參考下方的配置舉例。

配置租戶API與租戶操作界面的對外開放舉例

通過此舉例，您可以了解到FusionManager租戶API與租戶操作界面的對外開放的典型組網和配置方法。組網圖如圖3-3所示。
?說明：
如果在配置完成后修改了FusionManager的管理IP，需要重新配置租戶API與租戶操作界面的對外開放。

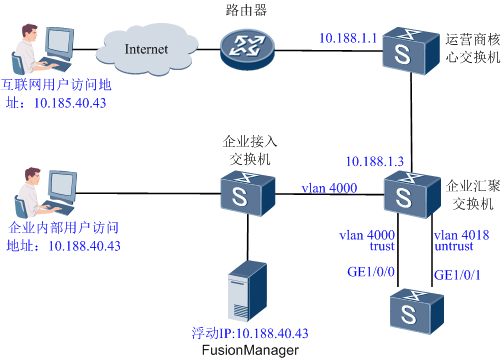

圖3-3??租戶API與租戶操作界面對外開放典型組網圖
組網說明
  • 運營商網絡已接入互聯網，用于互聯網用戶訪問FusionManager的公網IP“10.185.40.43”可以被正確路由到運營商核心交換機“10.188.1.1”。
  • FusionManager的浮動IP為“10.188.40.43”。
  • FusionManager租戶API與租戶操作界面對外開放需要放開下列端口：
    • TCP端口:21、80、443、543、6081、30000-30100。
    • 具體的端口信息，請參考《FusionManager 通信矩陣(服務器虛擬化)》文檔，篩選“外部+租戶面+管理面/租戶面”類型的端口。
  • FusionManager物理網關位置為防火墻，防火墻組網類型為static-route。
  • 使用防火墻的GigabitEthernet 1/0/0端口做為Trust口，GigabitEthernet 1/0/1端口作為Untrust口。
  • 關鍵網絡設備型號：
    • 防火墻型號：Huwei Eudemon8000E-X3&8000E-X8&8000E-X16 V200R001C01SPC900
    • 企業匯聚交換機型號：Huawei Quidway S5300 V200R001C00SPC300
