故障現象:??第八代CPU W2102,W2123,W2133系列CPU,安裝win7?（含PCIE SSD?固態硬盤）系統完整教程

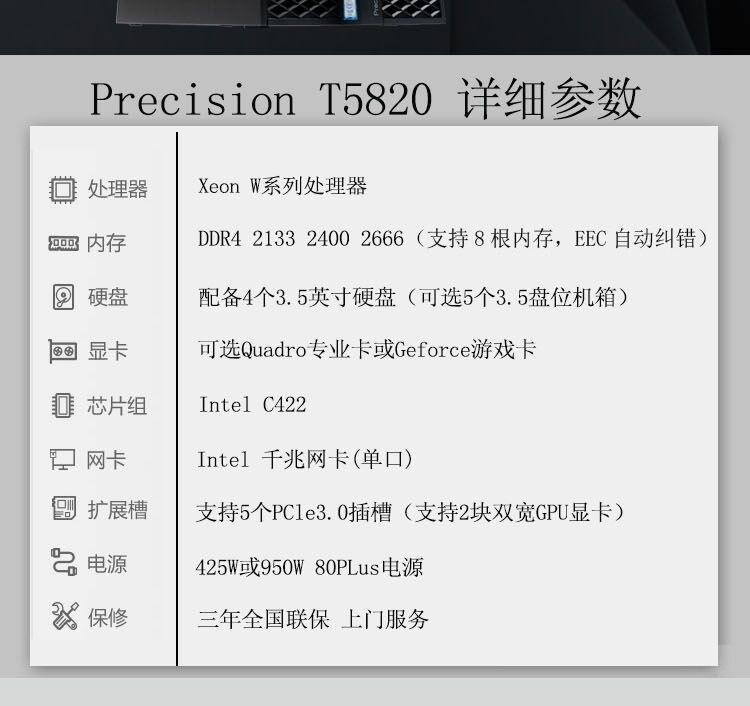

測試環境:? T5820,?三星PCIE ssd
實驗背景：The new Skylake CPU and chipsets have removed the legacy USB 2.0 hub， 所以第六代處理器安裝WIN7?需要加載USB 3.0驅動才可以識別到U盤
OKM文章：http://kb.dell.com/infocenter/index?page=content&id=SLN299060&actp=SEARCH&viewlocale=en_US&searchid=1470977502924
操作步驟:
1.? ??系統啟動盤制作
2.? ??加載USB 3.0驅動
3.??? ??更改bios?設置
4.? ??安裝系統（加載IRST?或則?三星驅動）
系統啟動盤制作
1，下載win7?的ISO?鏡像
2.??將U盤格式化成FAT32格式
3.?在系統下調出以管理員身份運行命令窗口，輸入下面命令（U盤做成啟動U盤的命令）
1，diskpart
2，list disk ??（顯示當前磁盤個數與信息）
3，select disk 1?（選擇需要制作的U盤，根據顯示的結果選擇0還是1）
4，clean?（清除磁盤，類似于debug）
5，create partition primary?（創建主分區）
6，select part 1??（選擇剛才創建的分區）
7，active????? ??（激活為活動分區）
輸入完畢后關掉窗口
4，打開磁盤管理器確認是否成功？ U盤顯示活動主分區，那就制作成功5. 把系統鏡像拷貝到U盤里面 ，解壓（解壓到當前文件夾）出來
① 等您做完以上的操作。制作出來的U盤是legacy 引導模式的U盤， 硬盤格式 要求MBR ，F(xiàn)12 要選擇legacy boot 下的U盤來引導
② 如果用戶需要UEFI?模式引導的系統盤，需要做以下修改
a:?打開剛才解壓出來的souce?文件夾，使用壓縮軟件打開里面?install.wim?文件，定位到install.wim1windowsbootEFI?文件夾， 然后把bootmgfw.eif?文件拷貝到桌面，重命名為bootx64.efi
b:?把bootx64.efi文件拷貝到剛才解壓出來的U盤根目錄中的?boot文件夾 里面，
c:逐步打開U盤目錄的EFI?文件夾，打開microsoft?把整個boot?文件拷貝出來復制到efi?文件夾下，成功界面如圖，然后再把bootx64.efi?放在這個boot文件夾里面。
到這里,現在的win7 U盤就支持?UEFI?引導
加載USB 3.0?驅動
方法一 ：
1?下載windwos7USB3.0 Meida Creator?使用程序
2.?下載壓縮的ZIP文件，解壓縮使用程序和windows中文件夾，然后以管理員身份運行installer_creator.exe文件（右鍵單擊該文件夾，選擇以管理員身份運行）
3． 如果出現提示,選擇包括Windows7的USB驅動器??要放在U盤的根目錄
4?.單擊工具中的“創建映像”按鈕以啟動USB3驅動程序?qū)懭氲接诚?。（時間比較久，成功率比較低）
5.創建完全映像之后,就可以開始安裝了.
方法二： 如果方法一create image?無法創建成功，可以用第二個方法
WIN7_Boot下載地址：http://downloads.dell.com/FOLDER03481374M/1/Win7_Boot.zip
1.??把U盤接入一臺正常使用的電腦,然后按上面地址下載WIN7_Boot,?然后把文件解壓并把WIN7_Boot這個文件夾放在U盤的根目錄下.
2.??然后右鍵以管理員身份運行inject_driver.exe.
3.USB3.0驅動加載成功 會提示：操作成功完成 （大概2分鐘）
3.? ??完成之后在需要安裝系統的機器上從U盤來啟動安裝.
BIOS ?設置
Legacy?模式安裝 ：
分別更改：Secure Boot-> Secure Boot Enable?–>?選擇DIsabled
General->Advanced Boot Options->?勾選?enabled legacy option roms
General ->Boot sequence->?選中?legacy?前面的按鈕
UEFI?模式安裝
其他兩項和上面一樣，只要最后一項改為General ->Boot sequence->?選中?UEFI前面的按鈕，即可，等安裝成功后 可以再關閉。
硬盤模式的選項，根據實際情況更改。
安裝系統
1，開機看到Dell logo?選擇?F12?選擇?UEFI boot?中的USB?引導（根據客戶實際情況選擇，這里選UEFI）
2：在分區界面，提示缺少所需的CD/DVD?驅動器設備驅動程序。?點擊瀏覽?(出現這個故障有2種可能，一種是認不到U盤（需要加載USB 3.0驅動），一種是認不到硬盤（加載硬盤驅動或則IRST）)
3?，選擇您的U盤，存放三星?pcie的驅動文件夾，選擇下一步
4：成功加載硬盤驅動 點擊下一步，
5：假如到這步發現下一步無法點擊，點顯示詳細信息，會提示不能下一步的原因，這里的原因選中的磁盤具有MBR?分區表，那么在此界面 需要同時按住shift+ F10,?進入diskpart?通過命令將硬盤格式轉化為GPT?即可
（大家簡單記下，UEFI->GPT,? legacy->MBR）
6， 將硬盤轉化為GPT 的具體命令
到此，第六代處理器三星的硬盤裝系統方法都已經完成。
Q&A
1，?假如用戶的機器是非三星的，在裝系統過程中?如果再次提示缺少所需的CD/DVD?驅動器設備驅動程序。
A:?確認usb3.0正確加載的情況下，加載IRST的驅動，類似于工作站陣列卡的添加
下載對應的IRST驅動（需要解壓）并拷貝到WIN7 U盤中。下載地址如下：
http://downloads.dell.com/FOLDER03707771M/1/Serial-ATA_Driver_PFJ82_WN32_14.8.9.1053_A06.EXE
2，?安裝后?U盤無法識別，設備管理器顯示USB 3.0驅動異常，但是鼠標鍵盤正常。
A:?這個是由于客戶的win7版本原因?qū)е碌模鉀Q方案兩種
①：如果客戶有配置光驅， 把機器的驅動在另外機器下載后，刻錄到光盤后安裝
②：如果客戶沒有光驅，可以制作一個win8或則win10 PE，進入win8或則win10，通過U盤，把驅動拷貝到硬盤，重啟進入系統后安裝。
3，為什么 需要加載?3.0驅動，加載 硬盤或則IRST?驅動
A:?加載3.0驅動 是為了識別U盤， 加載IRST驅動或硬盤驅動，是為識別硬盤。
