杭州一步網絡科技有限公司雖然戴爾?PowerEdge?服務器都集成 Raid 控制器，但是使用獨立的 PERC 系列 Raid 卡，例如 H330，H730，H730P，能夠使磁盤陣列更加靈活與安全，并且能夠支持更多的硬盤數量以及更快的硬盤訪問速度。
寫本文的目的主要是記錄一下 PERC 系列 Raid 卡做 Raid 的方法，并且建議用戶在做 Raid 的同時完成虛擬磁盤的分卷，而不是習慣性的只劃分出一個卷，然后在裝系統的時候再分區，這樣的話，如果裝 Windows Server 2008 之類的不支持 GPT 分區的系統，而做完 Raid 的磁盤又超過 4T 容量的時候，是無法將磁盤完全分區的。

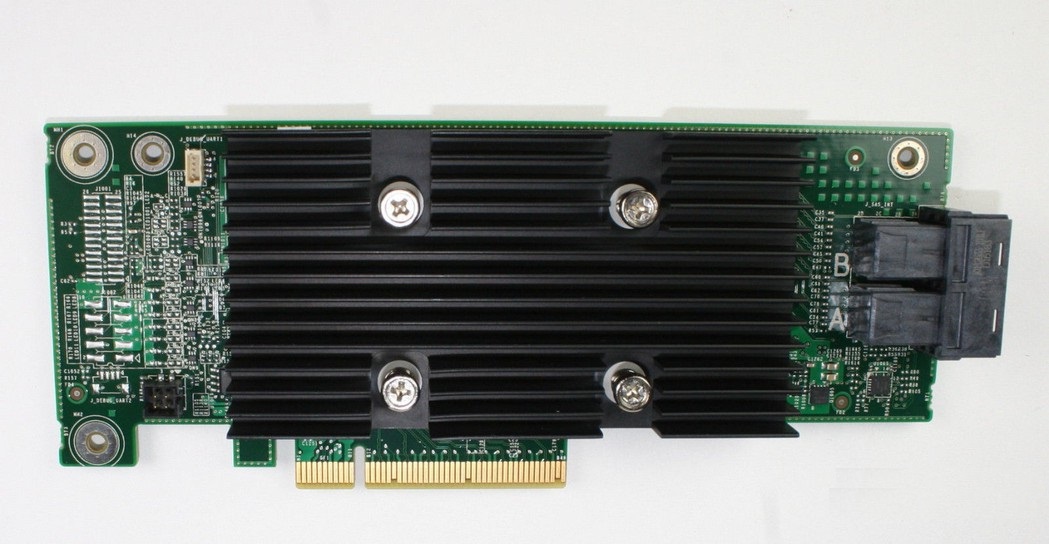

DELL PERC H330 陣列卡
涉及產品：

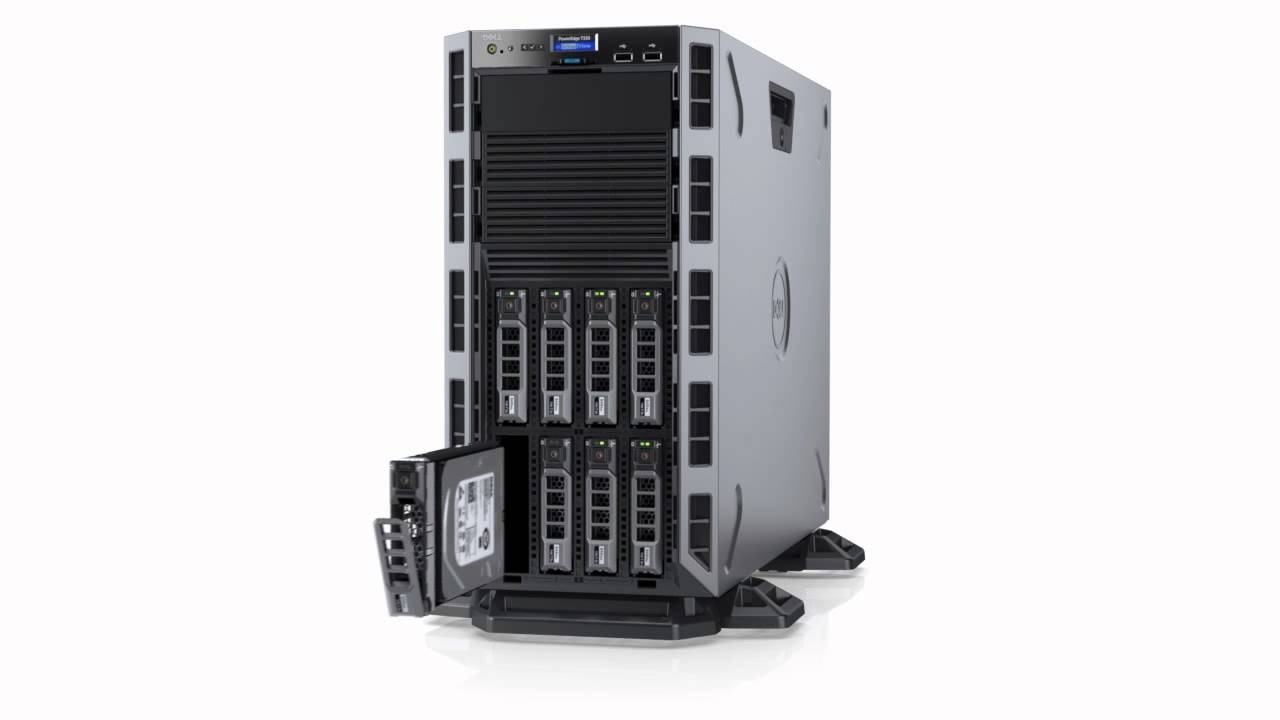

戴爾?PowerEdge?T330?塔式服務器
戴爾?PERC H330 陣列卡
本文舉例為?T330?服務器，使用兩塊 1T 硬盤，做 Raid1 陣列，分 3 個卷舉例。
開機按CTRL R進入 H330 配置界面。

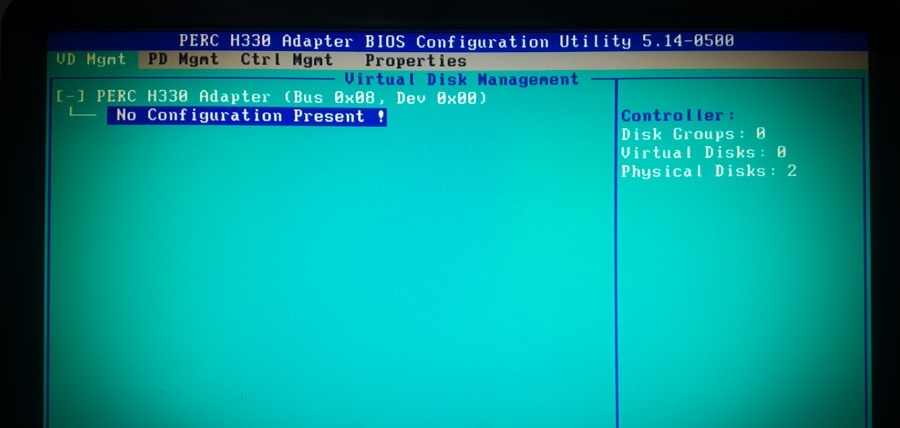

目前還沒有配置 Raid

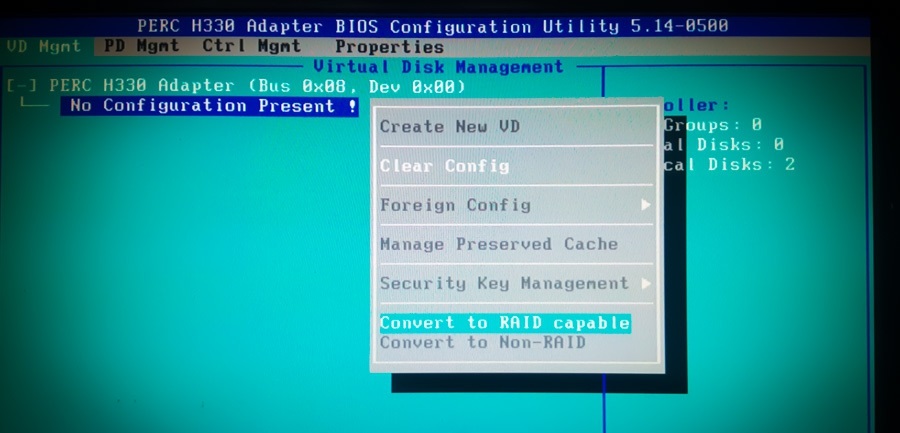

開啟物理磁盤轉換為虛擬磁盤功能

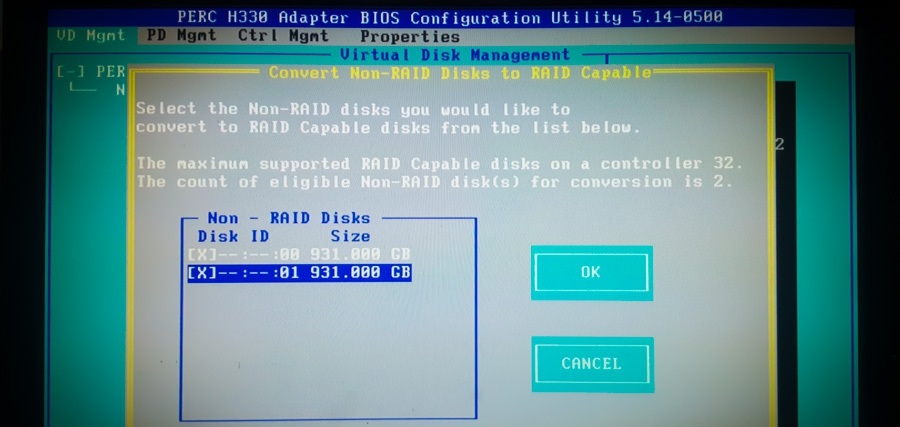

選上需要做 Raid 的物理磁盤，本文中是兩塊 1T 的硬盤舉例

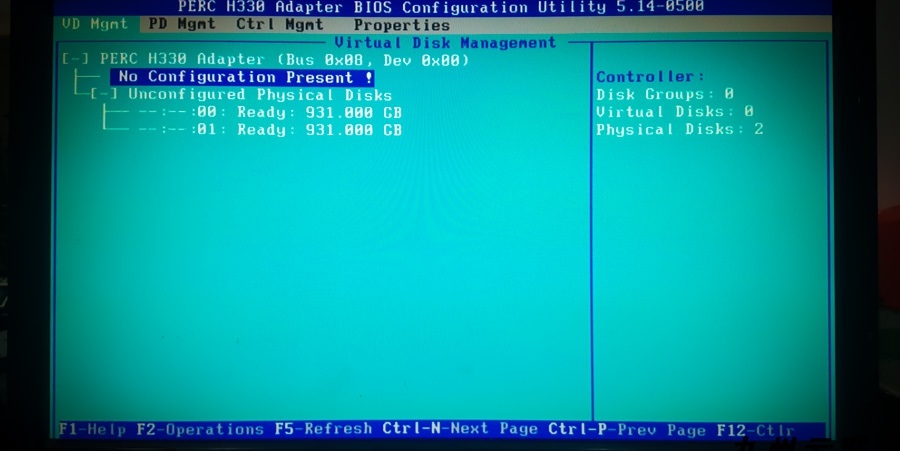

識別到兩塊 1t 硬盤，還沒有創建 Raid

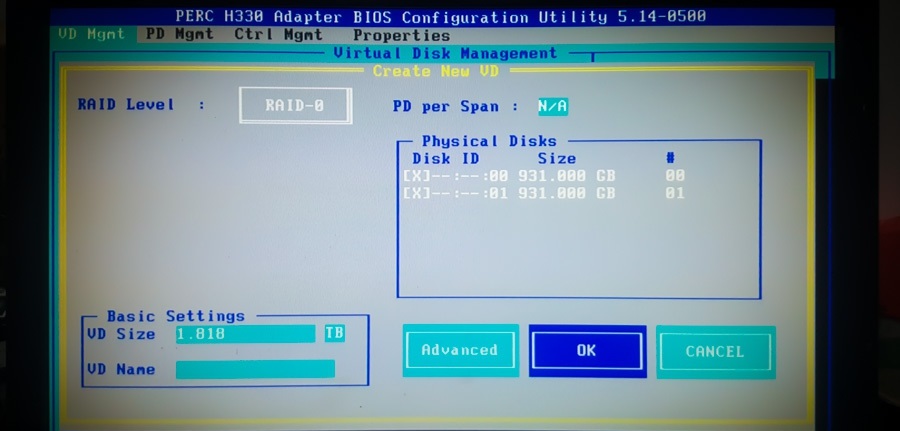

F2，開始創建 Raid，本例以 Raid0 舉例，超過 2 塊盤的話就可以 Raid5 了，本圖中所舉例子為，勾選所有物理磁盤，然后只做一個陣列卷，即 1.8T 的情況

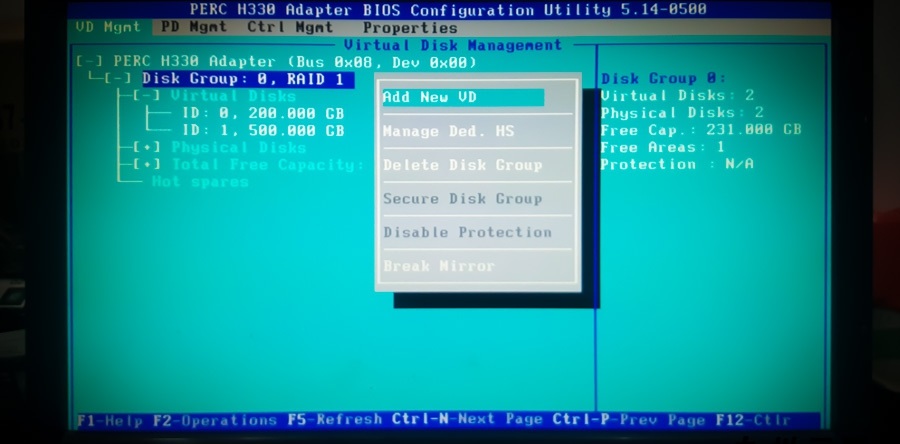

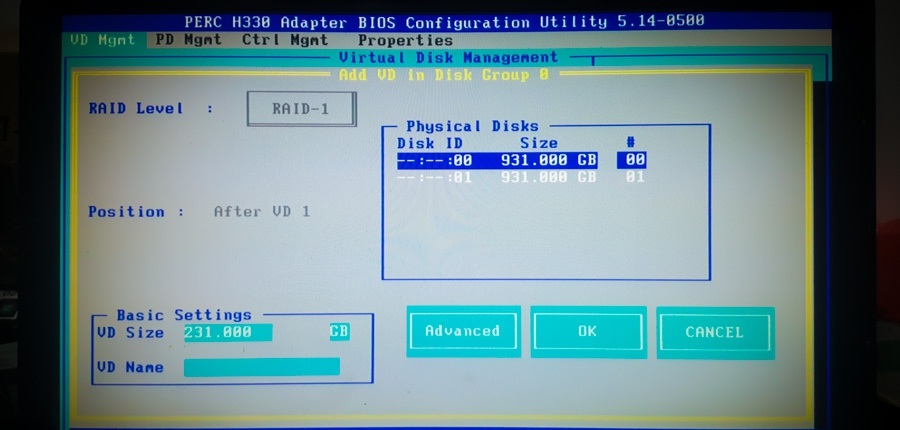

當然，我們也可以做 Raid1，實現備份陣列功能，注意我們手動輸入的虛擬磁盤容量 VD Size 為 231GB

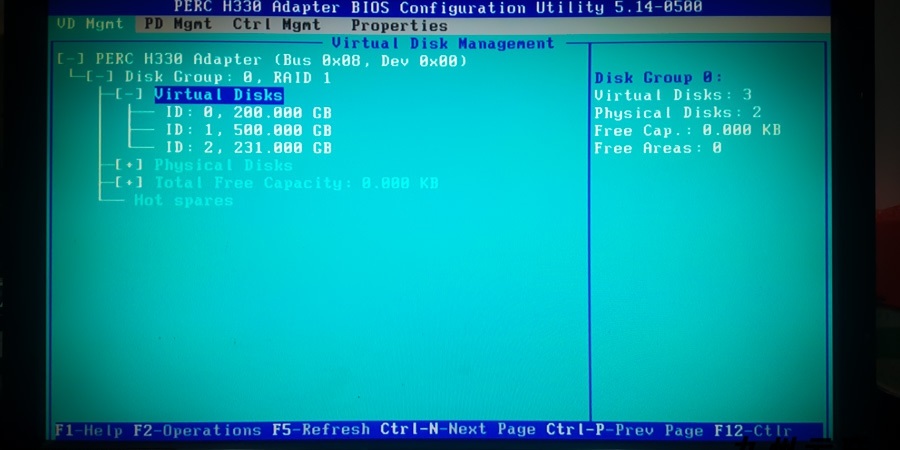

我們可以最終看到在 Raid 配置界面里，進行的虛擬磁盤容量劃分，三個虛擬磁盤，分別為 200G，500G，231G
經測試，在 Server2008 系統里面運行 DiskGenius 軟件，仍然可以進行分區。注意是在操作系統里面運行而不是在 WinPE 里面運行 DiskGenius。
