華為交換機基礎配置命令參考

基礎配置

用戶模式

登陸設備后，直接進入用戶模式，只能執行少量查看配置的命令；

視圖模式

用戶模式下，輸入system-view進入視圖模式，可執行設備全局配置的命令；

局部配置模式

視圖模式下，輸入局部配置命令，如interface GE 1/0/0，進入GE1/0/0端口配置模式，

此外局部配置模式有很多種，可根據不同需求進入vlan配置模式、端口聚合配置模式等，可輸入？，查看當前模式下，能執行哪些命令；

輸入quit返回上一層配置模式，輸入commit提交已有配置，用戶模式下輸入save保存配置；

查看設備信息

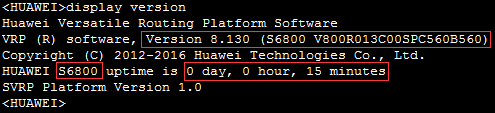

<HUAWEI>display version

其中關鍵信息有：

軟件版本：Version 8.130 (S6800 V800R013C00SPC560B560)

設備型號：HUAWEI S6800

運行時間：0 day, 0 hour, 15 minutes

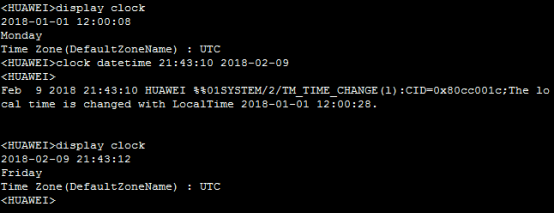

查看和修改系統時間

<HUAWEI>display clock

<HUAWEI>clock datetime 12:00:00 2018-01-01

修改設備名稱

<HUAWEI>system-view

[~HUAWEI]sysname CE6800

如果沒有commit，需退出一次系統視圖模式后保存；

配置設備說明信息

添加登錄設備說明內容，舉例：Only the administrator can configure the equipment

[*CE6800]header shell information “Only the administrator can configure the equipment!”

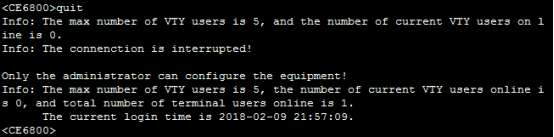

退出視圖模式后可見

配置console登錄認證方式及超時時間

Console登錄：默認console登錄無密碼，任何人通過串口線直連設備console接口，可直接修改配置，管理員可配置console密碼，登錄不需要用戶名，初次配置時使用console；

超時時間：指連接設備后，一段時間內無操作，系統自動退出，需重新登錄，默認超時時間為10min；

進入console配置模式

[*CE6800]user-interface console 0

Console認證方式為password

[*CE6800-ui-console0]authentication-mode password

設置console密碼為密文形式huawei@123

[*CE6800-ui-console0]set authentication password cipher huawei@123

設置超時時間為20min

[*CE6800-ui-console0]idle-timeout 20 0

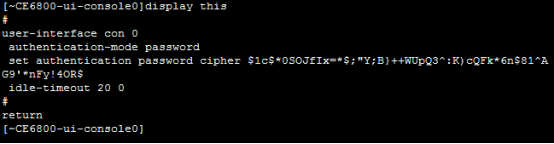

使用quit返回視圖模式，保存后使用display this檢查配置結果，亂碼是加密后的密碼；

Telnet?配置

配置密文登錄驗證

進入vty配置模式，0 4表示允許5個并發telnet連接

[~CE6800]user-interface vty 0 4

指定認證方式為password，出現要求使用aaa認證提示信息，暫時忽略

[~CE6800-ui-vty0-4]authentication-mode password

配置telnet使用密文認證，密碼Gauss_234

[*CE6800-ui-vty0-4]set authentication password cipher Gauss_234

配置用戶等級3，缺省為級別1

[*CE6800-ui-vty0-4]user privilege level 3

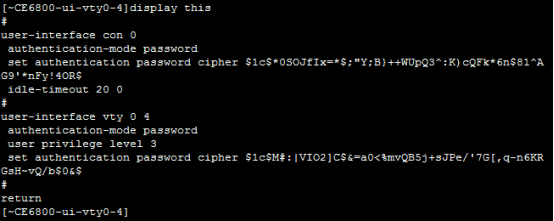

退出保存后，使用display this查看配置

用戶等級說明

LEVEL 0(訪問級)：可以執行用于網絡診斷等功能的命令。包括ping、tracert、telnet等命令，執行該級別命令的結果不能被保存到配置文件中。
LEVEL 1(監控級)：可以執行用于系統維護、業務故障診斷等功能的命令。包括debugging、terminal等命令，執行該級別命令的結果不能被保存到配置文件中。
LEVEL 2(系統級)：可以執行用于業務配置的命令，主要包括路由等網絡層次的命令，用于向用戶提供網絡服務。
LEVEL 3(管理級)：最高級，可以運行所有命令：關系到系統的基本運行、系統支撐模塊功能的命令，這些命令對業務提供支撐作用。包括文件系統、FTP、TFTP、XModem下載、用戶管理命令、級別設置命令等。

注：某些型號設備用戶等級有0-15級，區分更細，其中15級與LEVEL 3權限一致，配置時需依據具體情況而定。

配置aaa登錄認證

aaa認證

authentication（認證）、authorization（授權）、accounting（計費）的簡稱，是網絡安全的一種管理機制；Authentication是本地認證/授權，authorization和accounting是由遠處radius（遠程撥號認證系統）服務或hwtacacs（華為終端訪問控制系統）服務器完成認證/授權；

進入vty配置模式

[~CE6800]user-interface vty 0 4

退出vty配置模式后，進入aaa配置模式

[*CE6800]aaa

配置本地用戶huawei密碼為密文Gauss_234

[*CE6800-aaa]local-user huawei password cipher Gauss_234

配置huawei用戶服務類型為telnet

[*CE6800-aaa]local-user huawei service-type telnet

配置huawei用戶特權等級15（模擬器不支持此配置，只有用戶等級0-3）

[*CE6800-aaa]local-user huawei privilege level 15

配置完成后查看結果，其中aaa認證模式無特殊要求，均采用默認模式

telnet登錄時會要求輸入username和password

配置設備超級密碼

超級密碼

在用戶權限較低時（例如Telnet登陸時，可以定義權限級別為0戒1），此時

可以使用super命令迚行權限提升。為避免非法權限提升帶來的危害，應該配置

超級密碼迚行防護。

為CE6800設置超級密碼，密碼以simple（明文）方式存儲（模擬器不支持）

[*CE6800]super password simple huawei

保存及查看配置

保存所有配置信息，先提交后保存

[~CE6800]commit

<CE6800>save

查看已保存的所有配置

[*CE6800]display saved-configuration

查看當前所有配置

[*CE6800]display current-configuration

IP及路由配置

配置接口IP

拓?fù)鋱D如下：

CE6800配置

[*CE6800]undo portswitch batch GE 1/0/0 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?GE 1/0/0開啟三層轉發

[*CE6800]interface GE 1/0/0 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??進入接口配置模式

[*CE6800-GE1/0/0]ip address 10.0.12.1 24 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?配置IP及netmask

[*CE6800-GE1/0/0]description this port connect to CE12800 GE 1/0/0 ? ???添加端口說明（可選）

[*CE6800-GE1/0/0]undo shutdown ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??激活接口

[*CE6800-GE1/0/0]quit ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??退出接口配置模式

[*CE6800]commit ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?提交配置

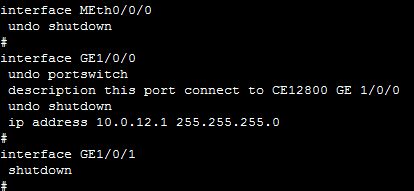

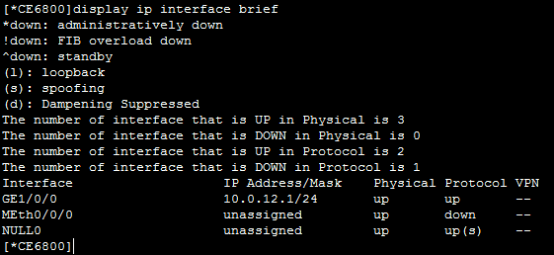

保存后查看配置：

CE12800配置

配置GE 1/0/0地址為10.0.12.1 24

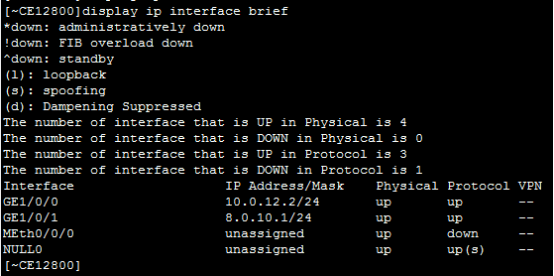

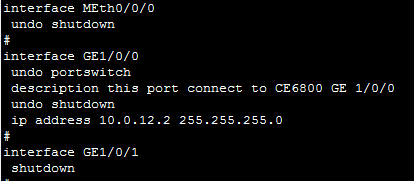

其余配置與CE6800相同，查看配置結果如下

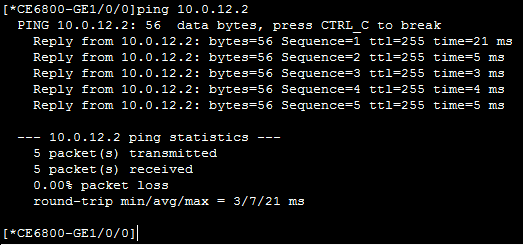

從CE6800 ping?對端CE12800，測試連通性

配置靜態路由

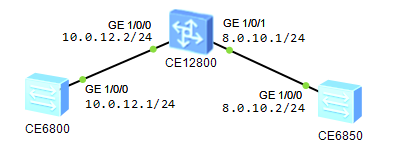

接上一個案例，拓?fù)鋱D如下：

目標：讓CE6800能ping通CE6850上的8.0.10.2

在CE12800上，配置GE 1/0/1接口IP為8.0.10.1/24

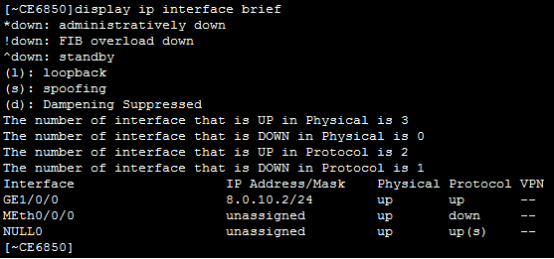

在CE6850上，配置GE 1/0/0?接口IP為8.0.10.2/24

網絡連通后，嘗試從CE6800 ping CE6850上的8.0.10.2，結果ping不通；

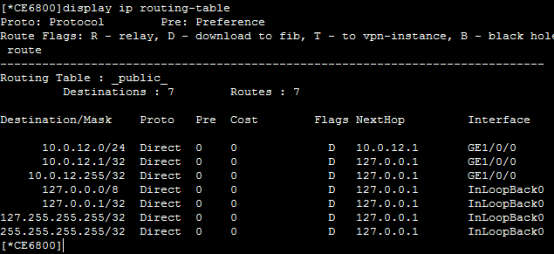

查看CE6800路由表，沒有去往8.0.10.0/24的路由

在CE6800上添加去往8.0.10.0/24的靜態路由，下一跳地址應為CE12800上的10.0.12.2

[*CE6800]ip route-static 8.0.10.0 24 10.0.12.2

再嘗試從CE6800 ping CE6850上的8.0.10.2，結果仍然ping不通，

原因是CE6850沒有去往10.0.12.0/24網段的路由，導致ping數據包“有去無回”；

在CE6850上添加去往10.0.12.0/24的靜態路由，下一跳地址應為CE12800上的8.0.10.1

[~CE6850]ip route-static 10.0.12.0 24 8.0.10.1

提交保存后，CE6800可以ping通CE6850上的8.0.10.2；

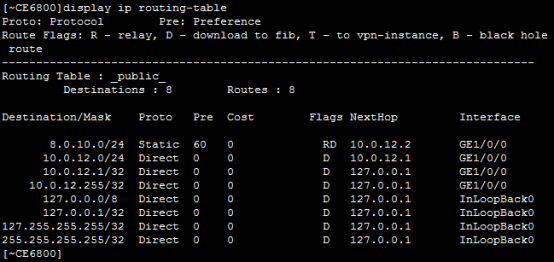

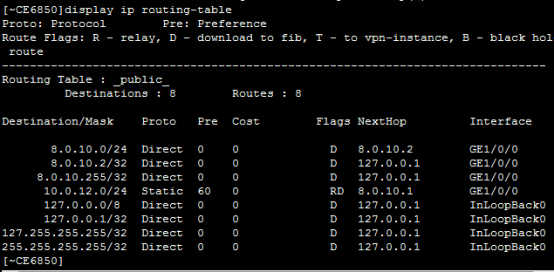

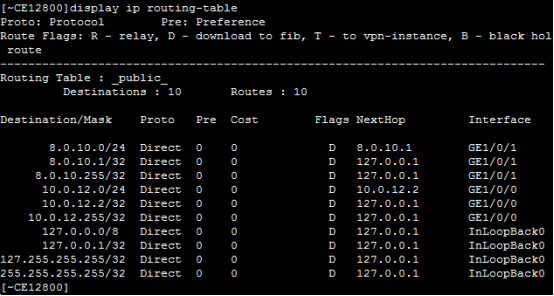

查看CE6800、CE12800及CE6850路由表，分別如下圖

注意到Proto字段，有兩種類型：Direct直連和Static靜態，

其中CE12800路由均為直連，Pre字段為0，

而CE6800和CE6850有兩條靜態路由，Pre字段為60，

Pre表示路由優先級，越小越優，路由會優先匹配；

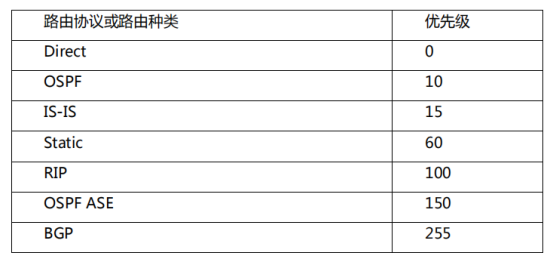

華為路由器默認協議優先級如下表

其余協議均為動態路由協議，包括：

OSPF（開放式最短路徑優先協議）

RIP（路由信息協議）

IS-IS（中間系統到中間系統協議）

BGP（邊界網關協議）

配置默認路由

該拓?fù)鋱D中，在CE6800和CE6850上配置默認路由，也可以互相ping通，配置示例如下：

CE6800配置：

[~CE6800]ip route-static 0.0.0.0 0.0.0.0 10.0.12.2

CE6850配置：

[~HUAWEI]ip route-static 0.0.0.0 0.0.0.0 8.0.10.1

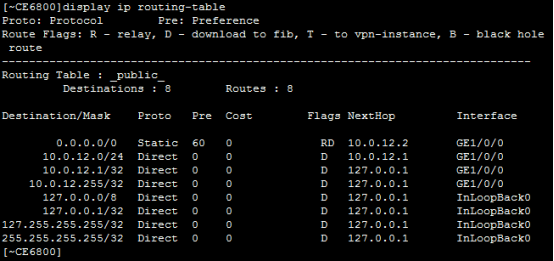

分別查看路由表：

利用默認路由，拓?fù)鋱D中兩端設備也可以互相ping通；

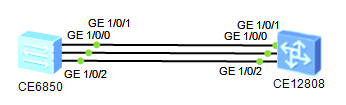

配置端口聚合

LACP協議

LACP，基于IEEE802.3ax標準的LACP（Link Aggregation Control Protocol，鏈路匯聚控制協議）是一種實現鏈路動態匯聚的協議。LACP協議通過LACPDU（Link Aggregation Control Protocol Data Unit，鏈路匯聚控制協議數據單元）與對端交互信息。

靜態LACP匯聚由用戶手工配置，不允許系統自動添加或刪除匯聚組中的端口。匯聚組中必須至少包含一個端口。當匯聚組只有一個端口時，只能通過刪除匯聚組的方式將該端口從匯聚組中刪除。靜態匯聚端口的LACP?協議為使能狀態，當一個靜態匯聚組被刪除時，其成員端口將形成一個或多個動態LACP?匯聚，并保持LACP?使能。禁止用戶關閉靜態匯聚端口的LACP?協議。

動態LACP匯聚是一種系統自動創建或刪除的匯聚，動態匯聚組內端口的添加和刪除是協議自動完成的。只有速率和雙工屬性相同、連接到同一個設備、有相同基本配置的端口才能被動態匯聚在一起。即使只有一個端口也可以創建動態匯聚，此時為單端口匯聚。動態匯聚中，端口的LACP?協議處于使能狀態。
