華為服務器 RAID卡配置 SR130 LSISAS3008 EFI

登錄管理界面（BIOS版本為V658及以上）

對系統的影響

進入配置管理界面需要重啟服務器，會導致服務器業務中斷。

操作步驟

配置“UEFI Boot”模式，具體方法請參見配置UEFI模式（BIOS版本為V658及以上）。
登錄LSI SAS3008IR管理界面。
1. 重啟過程中，當出現圖5-21所示界面時，按“Delete”。彈出密碼輸入框。

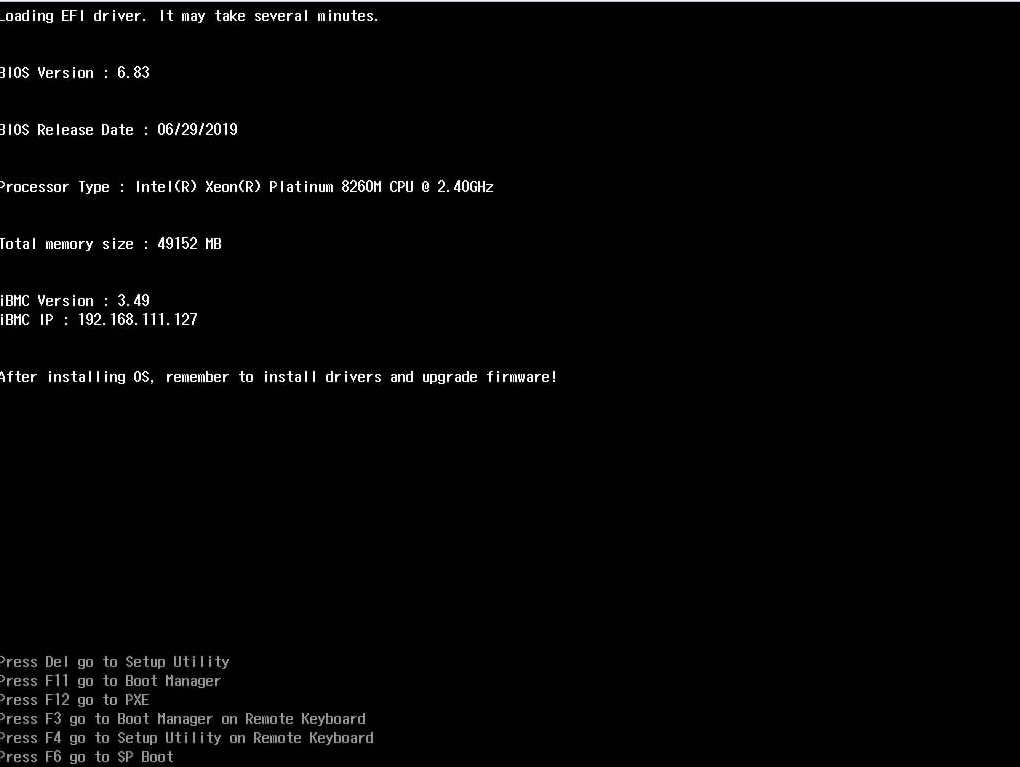

  圖5-21?BIOS啟動界面

  V5系列服務器BIOS默認密碼為“Admin@9000”。
2. 輸入密碼并按“Enter”。進入如圖5-22所示界面。

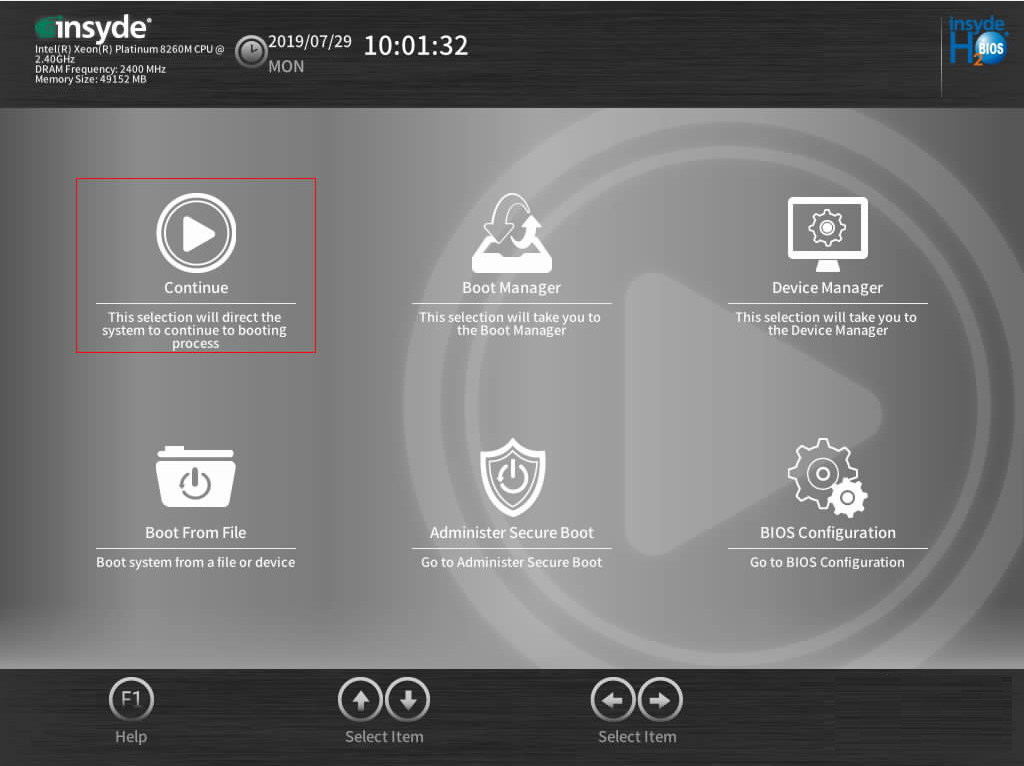

  圖5-22?Setup Utility界面
3. 選擇“Device Manager”并按“Enter”。進入如圖5-23所示界面。

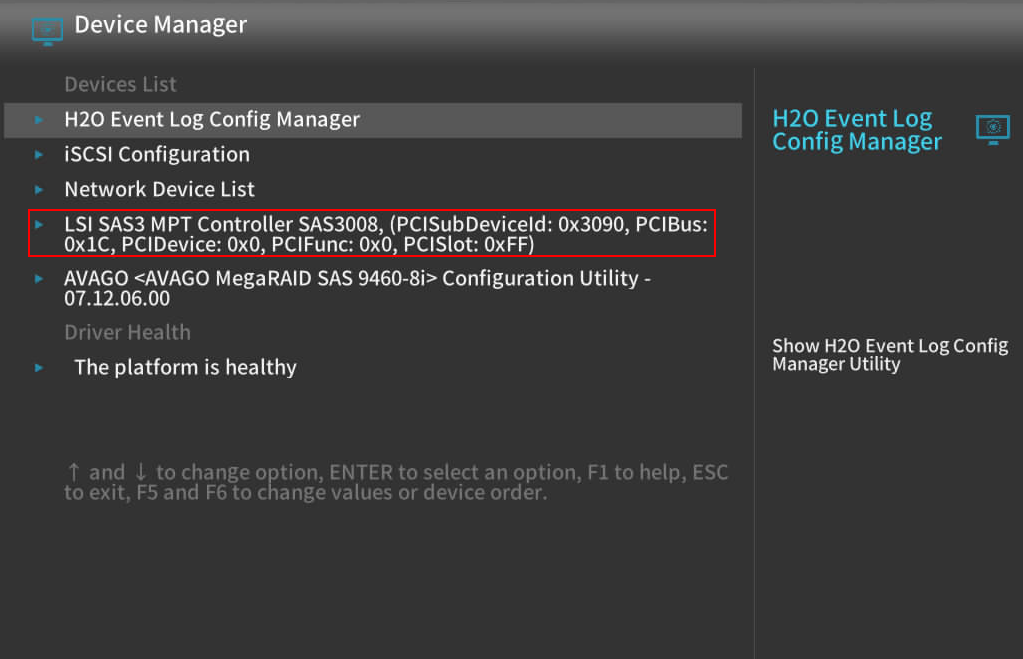

  圖5-23?Device Manager界面
4. 選擇要操作的LSI SAS3008IR控制器，按“Enter”，進入如圖5-24所示界面。

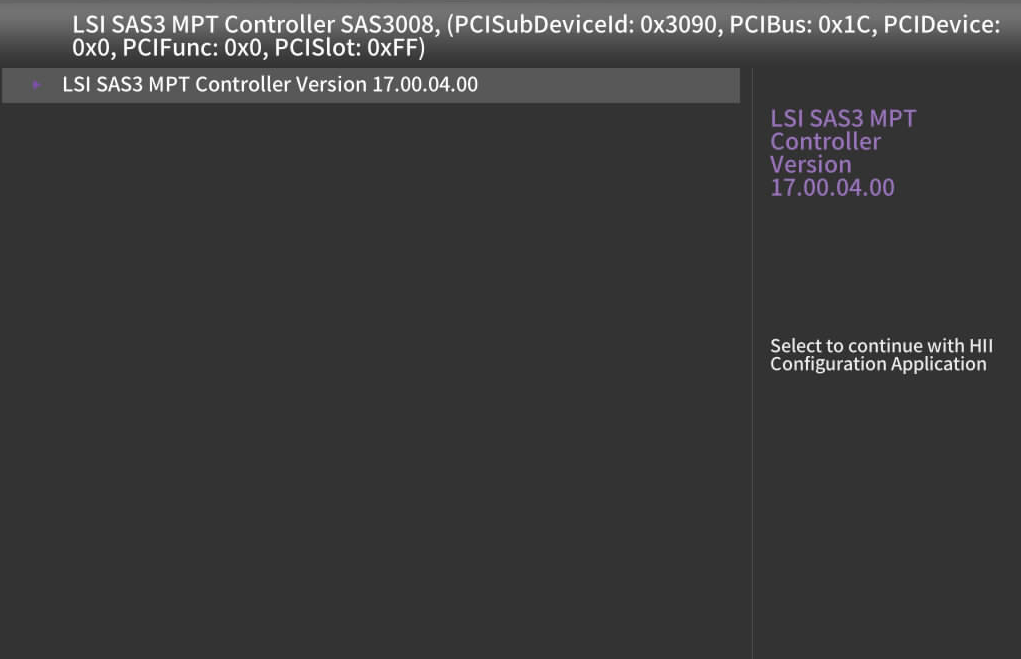

  圖5-24?LSI SAS3008IR
5. 按“Enter”。進入如圖5-25所示主界面。

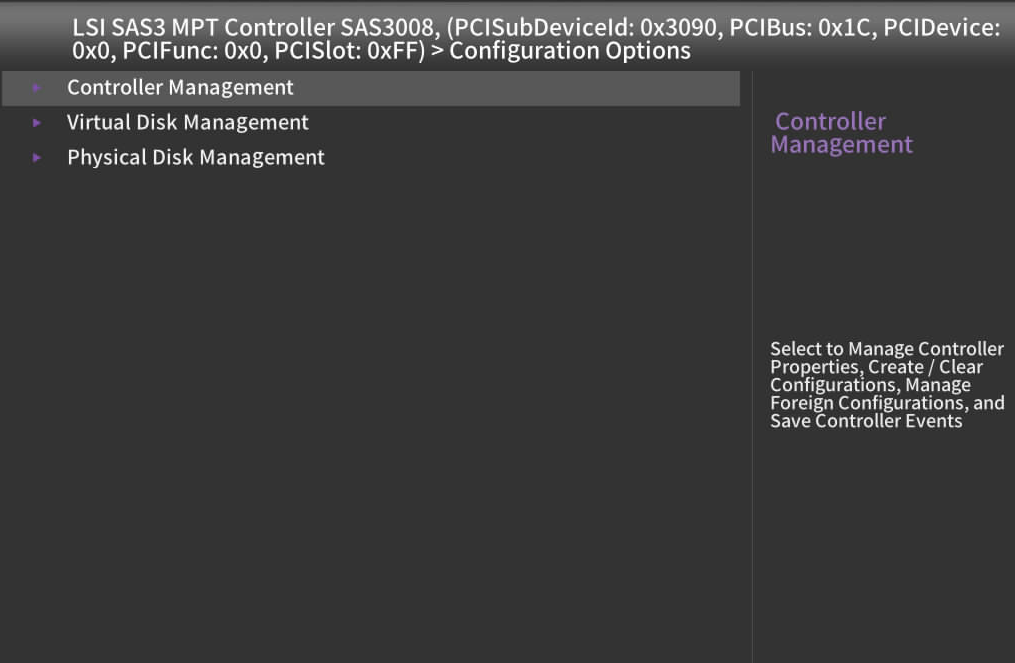

  圖5-25?LSI SAS3008IR主界面

創建RAID 0

操作場景

加入到RAID組的硬盤數據將會被清除，創建RAID前請確認硬盤中無數據或數據不需要保留。
LSI SAS3008IR支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD，同一RAID組必須使用同類型的硬盤，但可以使用不同容量或不同廠商的硬盤。

操作步驟

備份硬盤數據，并登錄管理界面。具體操作方法請參見登錄管理界面（BIOS版本為V658及以上）或登錄管理界面（BIOS版本為V363及以下）。
進入“Create Configuration”界面。
1. 在主界面中選擇“Controller Management”并按“Enter”。
2. 選擇“Create Configuration”并按“Enter”。
選擇RAID組級別。
1. 通過“↑”、“↓”選擇“Select RAID level”并按“Enter”。顯示當前可配置的RAID組級別，如圖5-31所示。

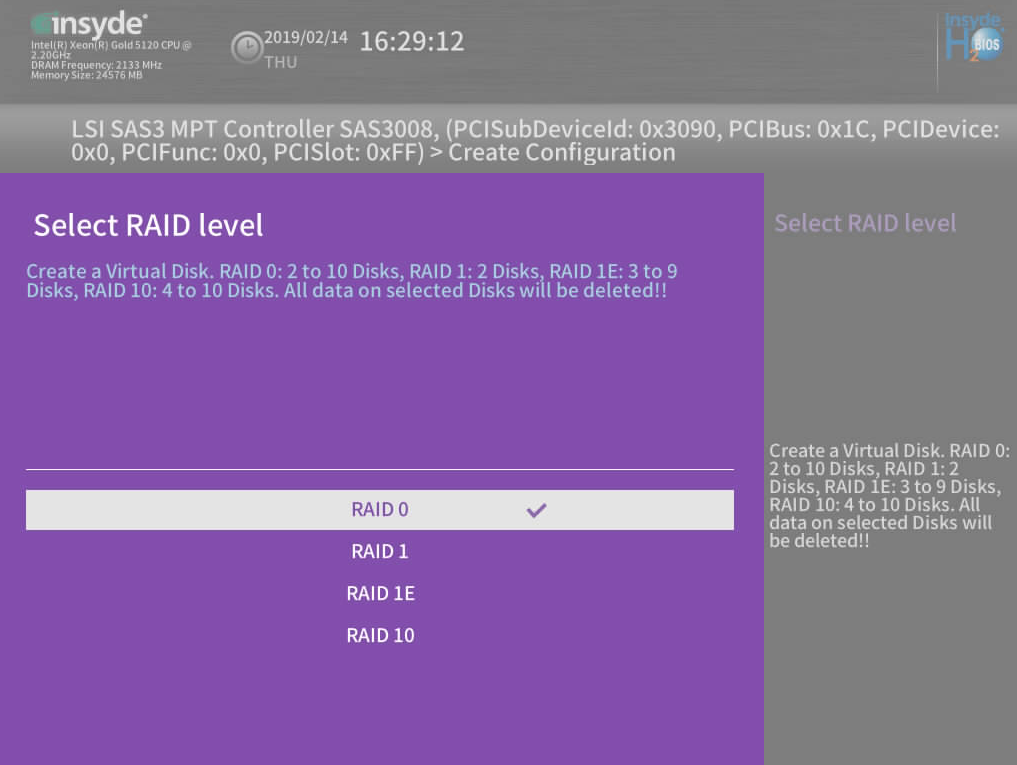

  圖5-31?選擇RAID級別
2. 選擇要配置的RAID組級別“RAID 0”并按“Enter”。

選擇成員盤。

通過“↑”、“↓”選擇“Select Physical Disks”并按“Enter”。打開硬盤選擇界面，如圖5-32所示，界面中參數說明如表5-9所示。

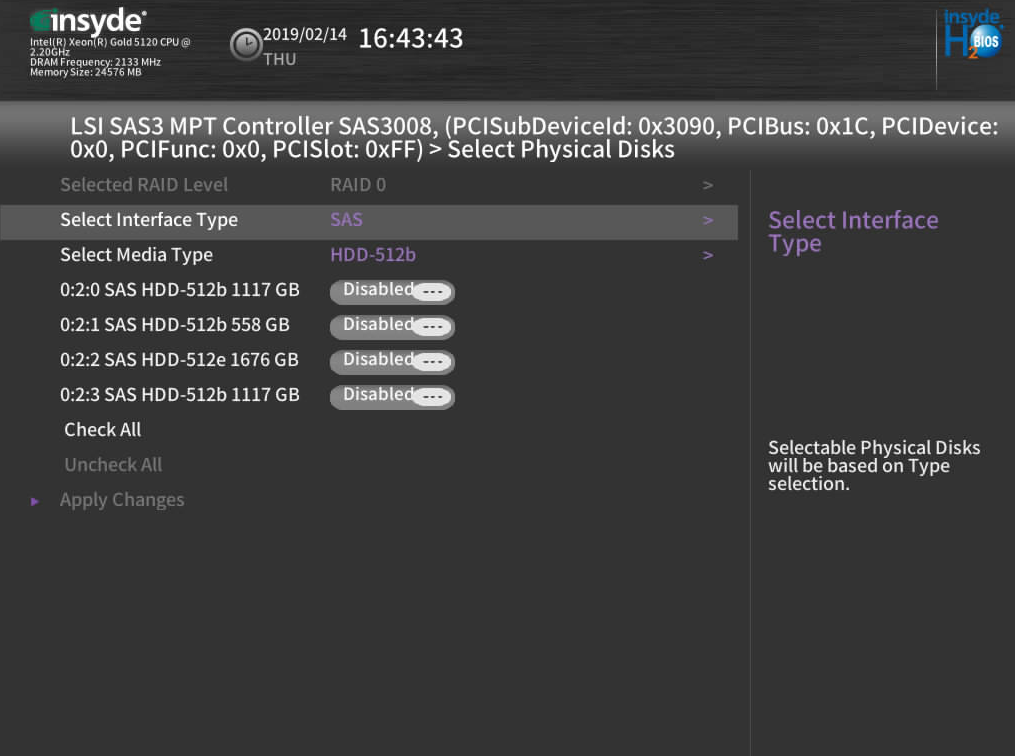

圖5-32?選擇硬盤
imgDownload

表5-9?參數說明

參數	說明
Selected RAID Level	已配置的RAID組級別。
Select Interface Type	選擇硬盤接口類型，若RAID卡下掛載多種接口類型的硬盤，可通過該選項過濾。
Select Media Type	選擇硬盤類型，若RAID卡下掛載多種容量的硬盤，可通過該選項過濾。
0:2:0 SAS HDD-512b 1117GB	可選擇的硬盤。
Check All	選中列出的所有硬盤。
Uncheck All	取消選中硬盤。

按表5-9所述選中RAID組成員盤。
- RAID 0支持2～10個硬盤。
- 當RAID卡下面所有RAID組中的硬盤總數超過14時，硬盤無法加入RAID組。

保存配置
1. 通過“↑”、“↓”選擇“Apply Changes”并按“Enter”。打開操作確認界面，如圖5-33所示。
  圖5-33?操作確認界面
2. 通過“↑”、“↓”選擇“Confirm”并按“Enter”。
3. 通過“↑”、“↓”選擇“Yes”并按“Enter”。提示Operation completed successfully。
4. 按“Esc”。配置完成。
檢查配置結果。
1. 在主界面中選擇“Virtual Disk Management”并按“Enter”。
2. 選擇“Manage Virtual Disk Properties”并按“Enter”。顯示當前存在的RAID組信息。

創建RAID 1

操作場景

加入到RAID組的硬盤數據將會被清除，創建RAID前請確認硬盤中無數據或數據不需要保留。
LSI SAS3008IR支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD，同一RAID組必須使用同類型的硬盤，但可以使用不同容量或不同廠商的硬盤。

操作步驟

備份硬盤數據，并登錄管理界面。具體操作方法請參見登錄管理界面（BIOS版本為V658及以上）或登錄管理界面（BIOS版本為V363及以下）。
進入“Create Configuration”界面。
1. 在主界面中選擇“Controller Management”并按“Enter”。
2. 選擇“Create Configuration”并按“Enter”。
選擇RAID組級別。
1. 通過“↑”、“↓”選擇“Select RAID level”并按“Enter”。顯示當前可配置的RAID組級別，如圖5-34所示。
  圖5-34?選擇RAID組級別
2. 選擇要配置的RAID組級別“RAID 1”并按“Enter”。
選擇成員盤。
1. 通過“↑”、“↓”選擇“Select Physical Disks”并按“Enter”。打開硬盤選擇界面，如圖5-35所示，界面中參數說明如表5-10所示。

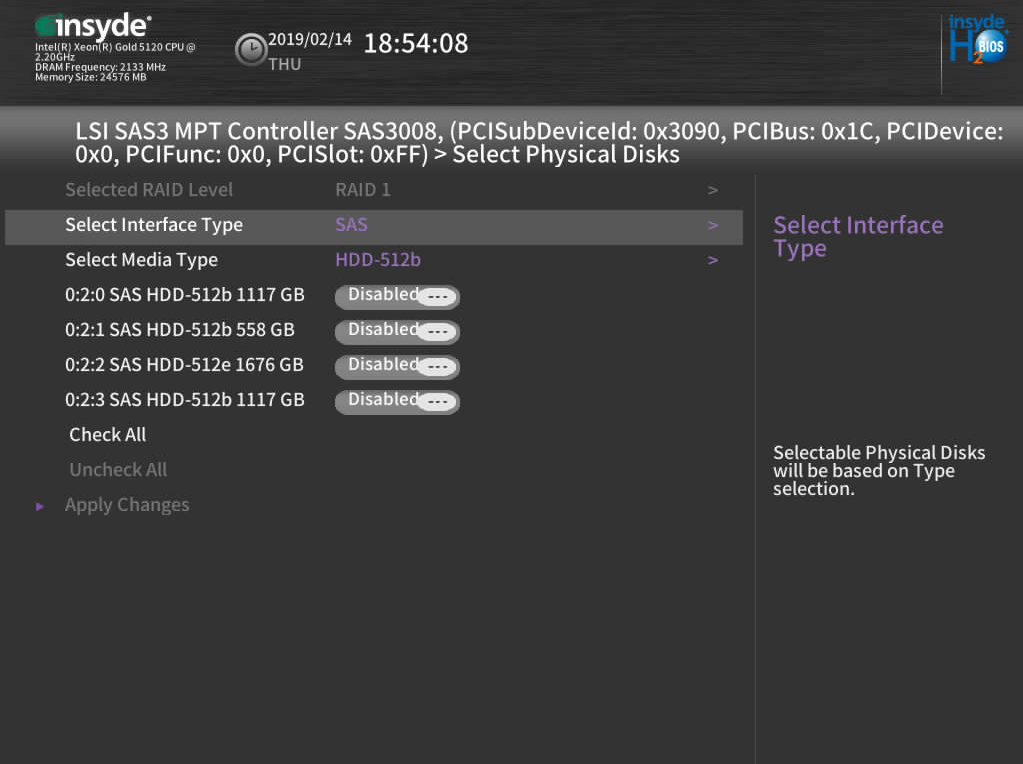

  圖5-35?選擇硬盤

  表5-10?參數說明
2. 按表5-10所述選中RAID組成員盤。
  - RAID 1支持的硬盤數為2。
  - 當RAID卡下面所有RAID組中的硬盤總數超過14時，硬盤無法加入RAID組。
保存配置。
1. 通過“↑”、“↓”選擇“Apply Changes”并按“Enter”。打開操作確認界面，如圖5-36所示。
  圖5-36?操作確認界面
2. 通過“↑”、“↓”選擇“Confirm”并按“Enter”。
3. 通過“↑”、“↓”選擇“Yes”并按“Enter”。提示Operation completed successfully。
4. 按“Esc”。配置完成。
檢查配置結果。
1. 在主界面中選擇“Virtual Disk Management”并按“Enter”。
2. 選擇“Manage Virtual Disk Properties”并按“Enter”。顯示當前存在的RAID組信息。
