1?適用范圍和業務需求
適用范圍
本方案適用于零售門店與總部VPN互聯場景，為零售門店與總部之間建立安全可靠的數據傳輸通道，支持通過Internet、專線等方式構建企業多點、多分支的一體化網絡。
業務需求
- 接入需求
需要滿足零售門店通過Internet或運營商專線接入總部。
- 安全性需求
零售門店需要與總部通過IPsec互聯，保證數據傳輸安全可靠。
- 認證需求
無認證需求。
- 計費需求
無計費需求。
- 管理運維需求
通過Web網管統一管理，簡化運維。
2?方案設計
組網圖

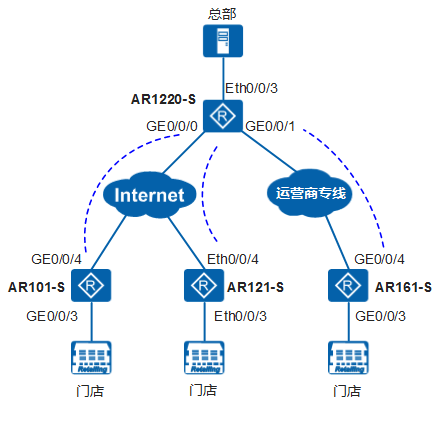

零售門店與總部VPN互聯組網方案如下圖所示。
網絡設計分析
- 接入需求
- AR1220-S作為總部出口網關，支持Internet和運營商專線兩種接入方式，同時部署NAT業務，實現總部主機、運營商專線互聯的門店主機訪問公網資源。
- AR101-S和AR121-S作為零售門店出口網關，通過PPPoE撥號方式接入Internet與總部互聯。同時部署NAT業務，實現門店主機直接訪問公網資源。
- AR161-S作為零售門店出口網關，出接口配置靜態IP地址，通過運營商專線與總部互聯。門店主機通過總部訪問Internet公網資源。
- 安全性需求
零售門店與總部之間建立IPSec隧道，數據傳輸通過IPSec隧道進行加密。
方案涉及網元的軟件版本要求
本方案適用的產品和版本如下表所示。
|
產品名稱 |
產品版本 |
|---|---|
|
AR1220-S |
V200R007C00 |
|
AR101-S |
V200R007C00 |
|
AR121-S |
V200R007C00 |
|
AR161-S |
V200R007C00 |
3?配置思路和數據規劃
配置思路
采用如下的思路進行配置：
- 配置AR1220-S的兩個接口通過靜態IP方式接入Internet和運營商專線網絡，配置兩個策略模板方式的IPSec安全策略，并綁定到兩個出接口。總部接入Internet的接口還需要部署NAT業務，實現總部主機、運營商專線接入的零售門店主機訪問Internet公網資源，通過ACL控制IPSec保護的數據流不進行NAT轉換。
- 配置AR101-S和AR121-S通過PPPoE撥號方式從運營商動態獲取IP地址。采用ACL方式建立IPSec策略并綁定到Dialer接口，零售門店訪問總部服務器的數據流通過IPSec加密保護。零售門店主機訪問Internet公網數據流無需經總部轉發，門店出接口部署NAT業務，通過ACL控制IPSec保護數據流不進行NAT轉換。
- 配置AR161-S通過靜態IP方式接入運營商專線網絡。采用ACL方式建立IPSec策略并綁定到出接口，零售門店訪問總部服務器需要IPSec加密保護。專線接入的零售門店主機不具備直接訪問Internet的能力，數據流通過運營商專線經總部轉發。
- 總部、零售門店的主機均通過DHCP方式從出口網關動態獲取主機地址和DNS服務器地址。DHCP直接推送運營商DNS服務器地址，設備無需配置DNS代理數據。
數據規劃
表3-1?AR1220-S業務數據規劃
|
項目 |
數據 |
|---|---|
|
Internet上行接口GE0/0/0 IP地址 |
60.1.1.1/24 |
|
運營商專線上行接口GE0/0/1 IP地址 |
10.100.1.1/24 |
|
下行接口Eth0/0/3 IP地址 |
10.1.1.1/24 |
|
NAT方式 |
EasyIP |
|
Internet接入接口IPSec VPN對接參數 |
|
|
運營商專線接入接口IPSec VPN對接參數 |
|
表3-2?AR101-S業務數據規劃
|
項目 |
數據 |
|---|---|
|
上行接口GE0/0/4 IP地址 |
PPPoE動態獲取 |
|
下行接口GE0/0/3 IP地址 |
10.1.2.1/24 |
|
NAT |
EasyIP |
|
IPSec VPN對接參數 |
|
表3-3?AR121-S業務數據規劃
|
項目 |
數據 |
|---|---|
|
上行接口Eth0/0/4 IP地址 |
PPPoE動態獲取 |
|
下行接口Eth0/0/3 IP地址 |
10.1.3.1/24 |
|
NAT |
EasyIP |
|
IPSec VPN對接參數 |
|
表3-4?AR161-S業務數據規劃
|
項目 |
數據 |
|---|---|
|
上行接口GE0/0/4 IP地址 |
10.100.2.1/24 |
|
下行接口GE0/0/3 IP地址 |
10.1.4.1/24 |
|
NAT |
不啟用 |
|
IPSec VPN對接參數 |
|
表3-5?公網訪問驗證輔助數據
|
項目 |
數據 |
|---|---|
|
運營商DNS服務器地址 |
114.114.114.114 |
|
公網測試目標主機域名 |
sit.com.cn |
|
公網測試目標主機地址 |
202.202.202.202 |
