SR430C-M/ SR430C 卡 LSISAS3108 芯片 EFI/UEFI 模式 配置指南
初始配置(EFI/UEFI模式)
BIOS中“Boot Type”設置為“EFI Boot Type”模式時,打開的管理界面如下所述。
文檔中描述的關于LSI SAS3108的所有配置,都需要重啟服務器進入配置界面進行操作。若需要在操作系統運行過程中監測RAID狀態、獲取配置信息,可在操作系統下使用“StorCLI”命令行工具。
如果服務器已經在Legacy或者UEFI模式下安裝OS,切換啟動方式后將無法進入操作系統,需要切換為安裝時的啟動方式再進入,如操作系統需要重裝,請根據實際情況選擇UEFI 或Legacy模式安裝OS。
當服務器配置了較多的可啟動設備時,在Legacy模式下可能出現部分設備無法正常啟動,建議使用UEFI模式啟動,UEFI模式較Legacy模式可以支持更多可啟動設備;如需要使用Legacy模式,建議根據實際業務場景禁用串口重定向或網卡PXE等,確保操作系統可以正常啟動。
登錄管理界面(BIOS版本為V658及以上)
對系統的影響
進入配置管理界面需要重啟服務器,會導致服務器業務中斷。
操作步驟
- 配置“UEFI Boot”模式。
- 登錄LSI SAS3108管理界面。
- 重啟過程中,當出現圖7-35所示界面時,按“Delete”。彈出密碼輸入框。
BIOS啟動界面
V5系列服務器BIOS默認密碼為“Admin@9000”。
- 輸入密碼并按“Enter”。
Front Page界面
- 選擇“Device Manager”并按“Enter”。

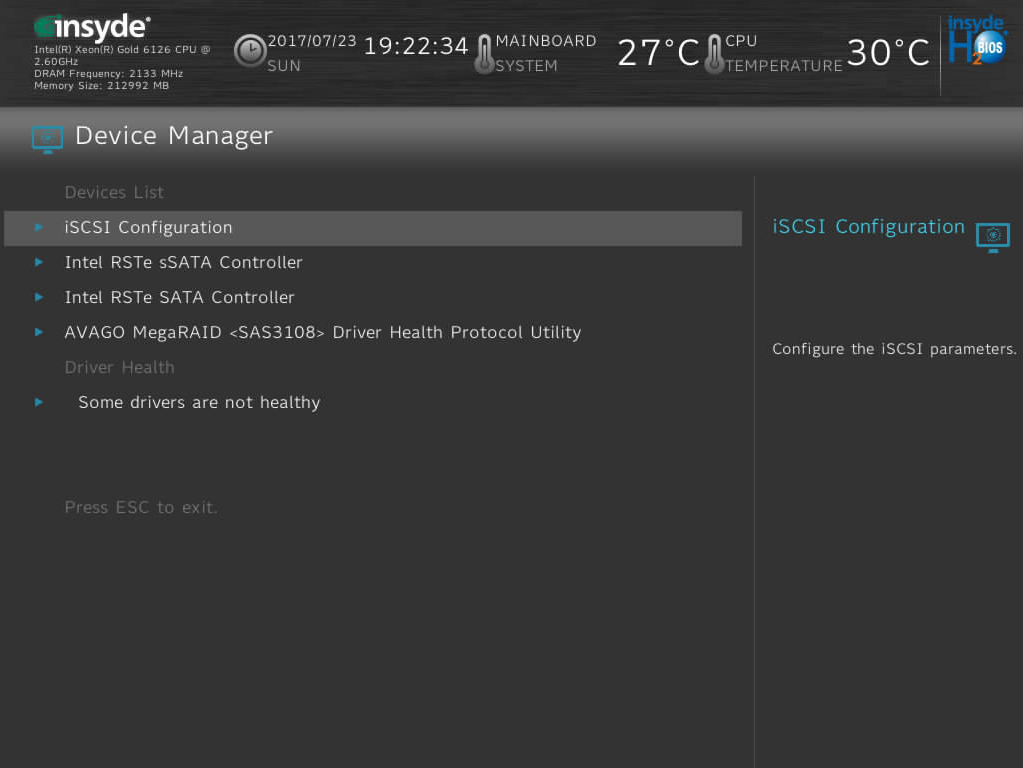

Device Manager界面
如果Device Manager界面顯示“Some drivers are not healthy”,請參見Device Manager中RAID卡狀態顯示Not Healthy進行修復。
- 選擇要操作的LSI SAS3108控制器,按“Enter”。

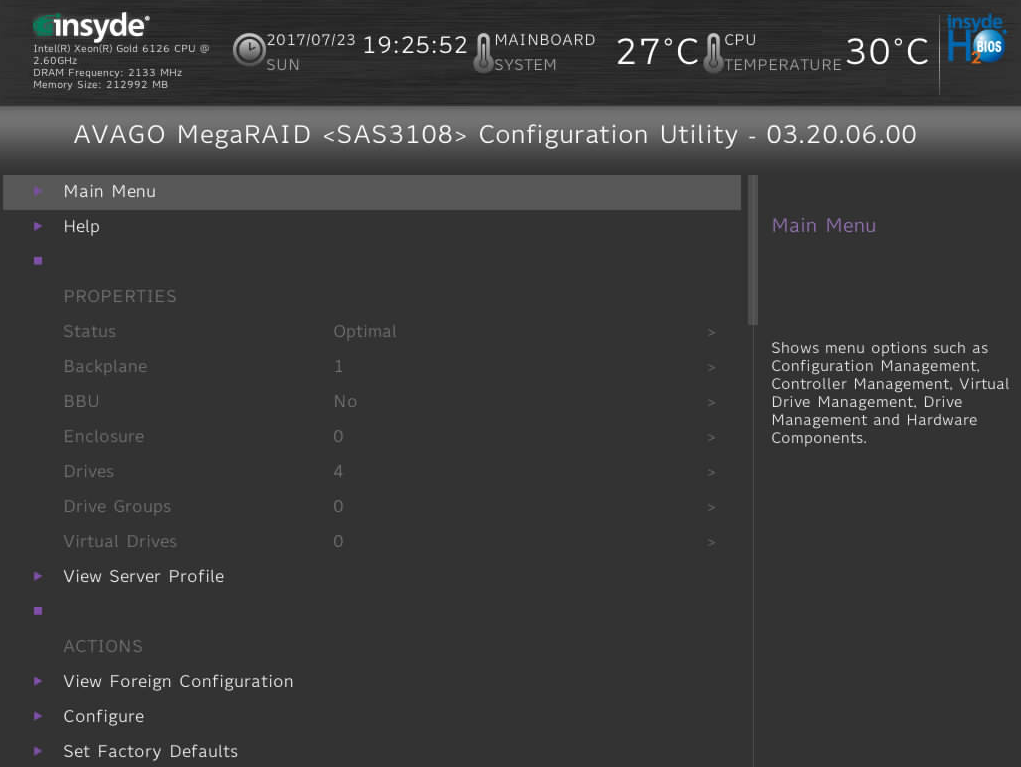

?LSI SAS3108主界面

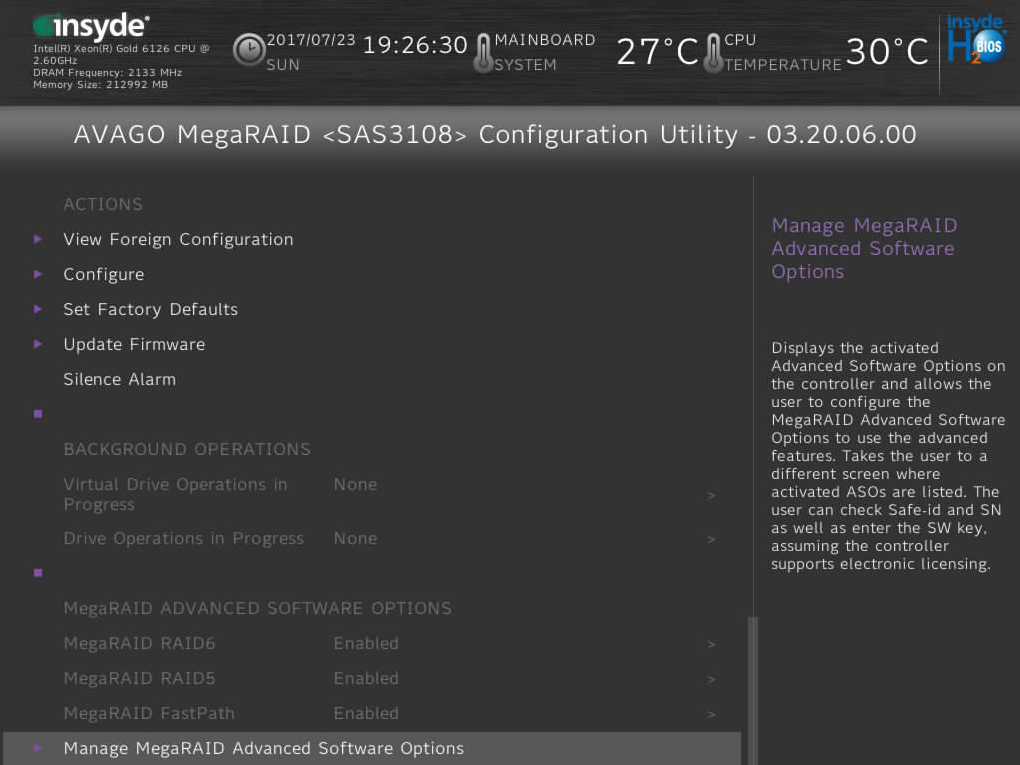

?LSI SAS3108主界面
- 重啟過程中,當出現圖7-35所示界面時,按“Delete”。彈出密碼輸入框。
創建RAID 0
操作場景
- 加入到RAID組的硬盤數據將會被清除,創建RAID前請確認硬盤中無數據或數據不需要保留。
- LSI SAS3108支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD,同一RAID組必須使用同類型的硬盤,但可以使用不同容量或不同廠商的硬盤。
- 各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。
操作步驟
- 登錄管理界面,具體操作方法請參見登錄管理界面(BIOS版本為V363及以下)。
- 進入“Create Virtual Drive”界面。
- 在主界面中選擇“Main Menu”并按“Enter”。
- 選擇“Configuration Management”并按“Enter”。
- 選擇“Create Virtual Drive”并按“Enter”。打開RAID配置界面

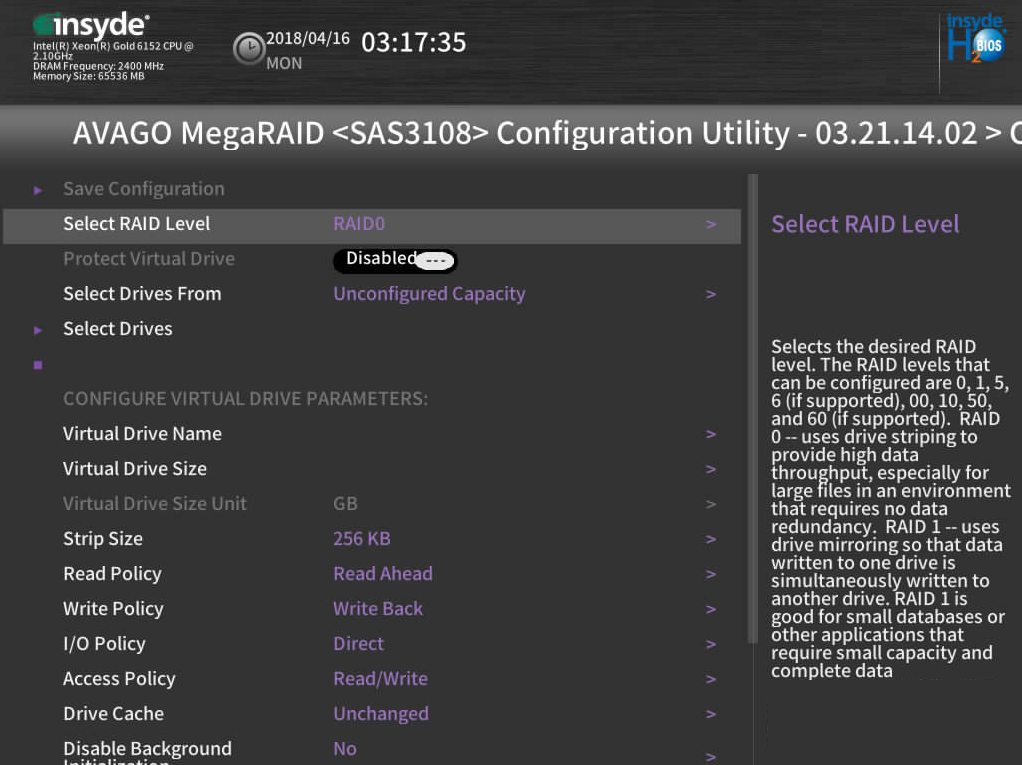

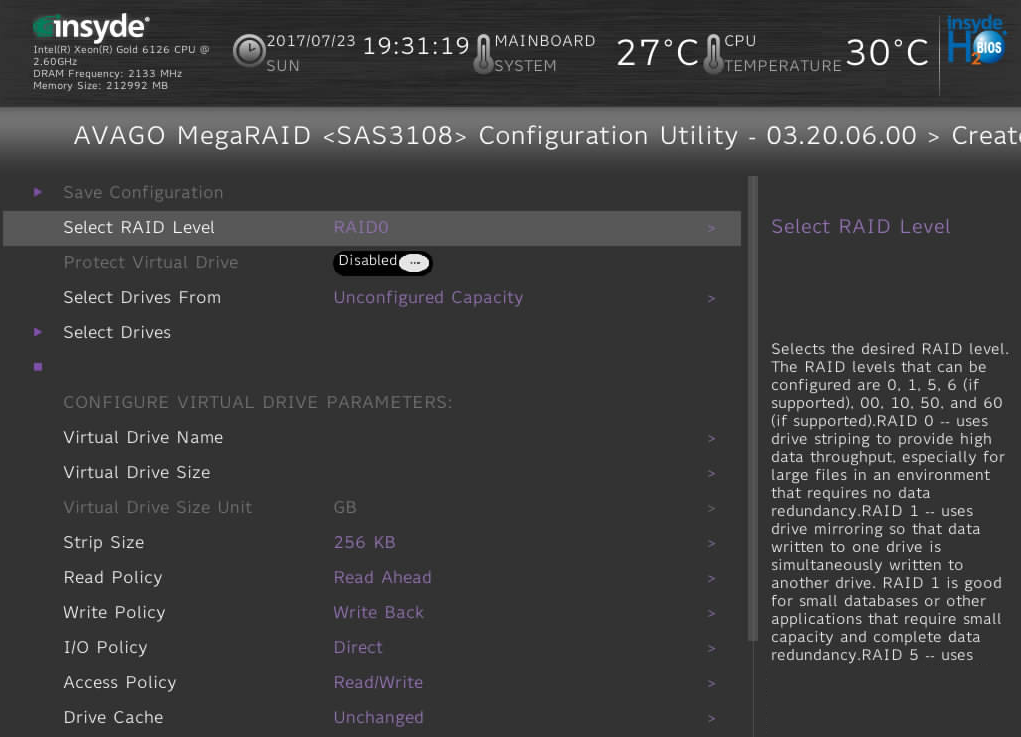

Create Virtual Drive(1)

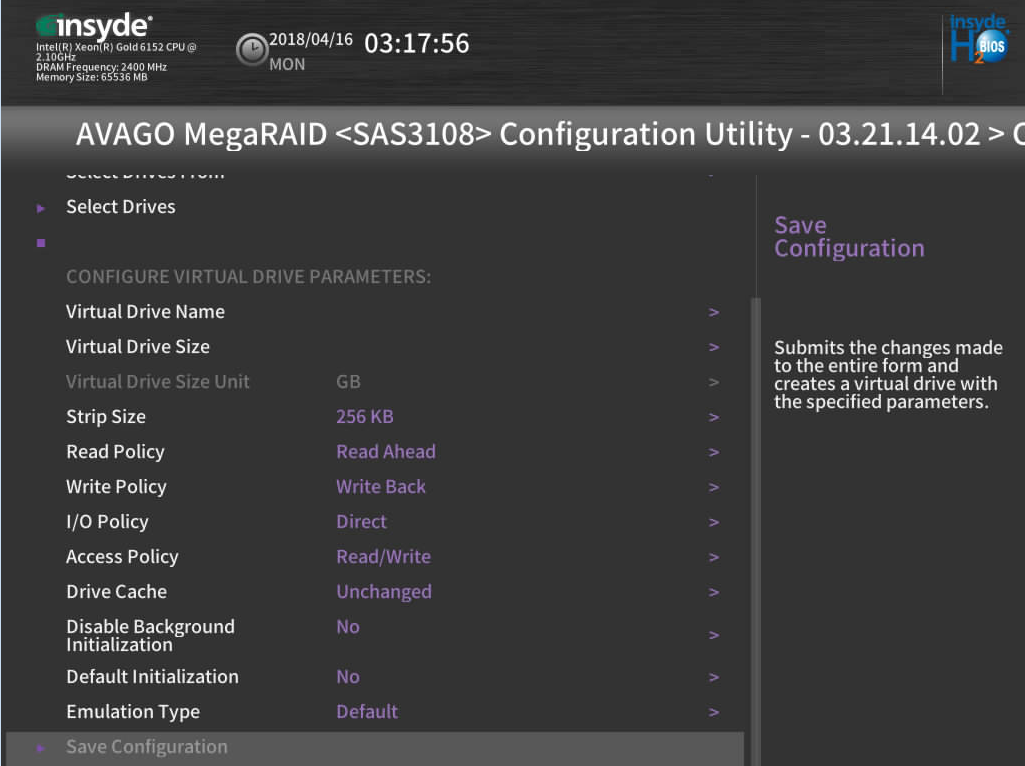

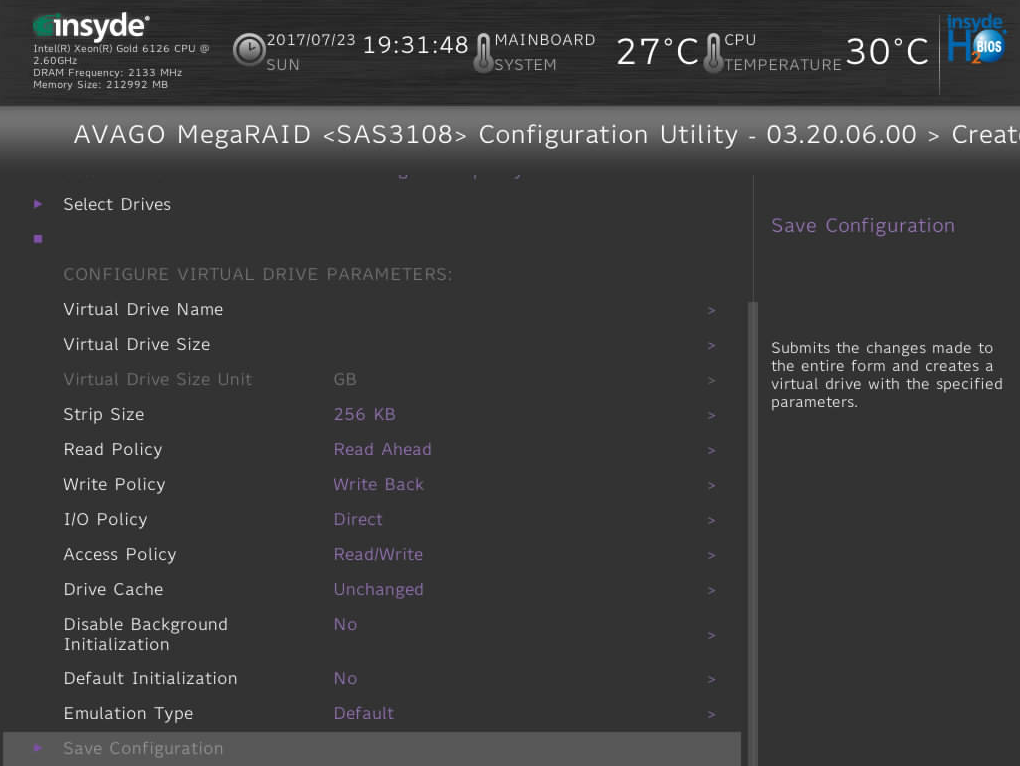

?Create Virtual Drive(2)
- 選擇RAID級別。
- 通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。
- 在打開的列表中選擇要配置的RAID級別“RAID 0”,并按“Enter”。
- 添加成員盤。
- 通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。
- 在打開的列表中選擇成員盤來源,并按“Enter”。下面以“Unconfigured Capacity”為例說明配置過程。打開添加成員盤的界面

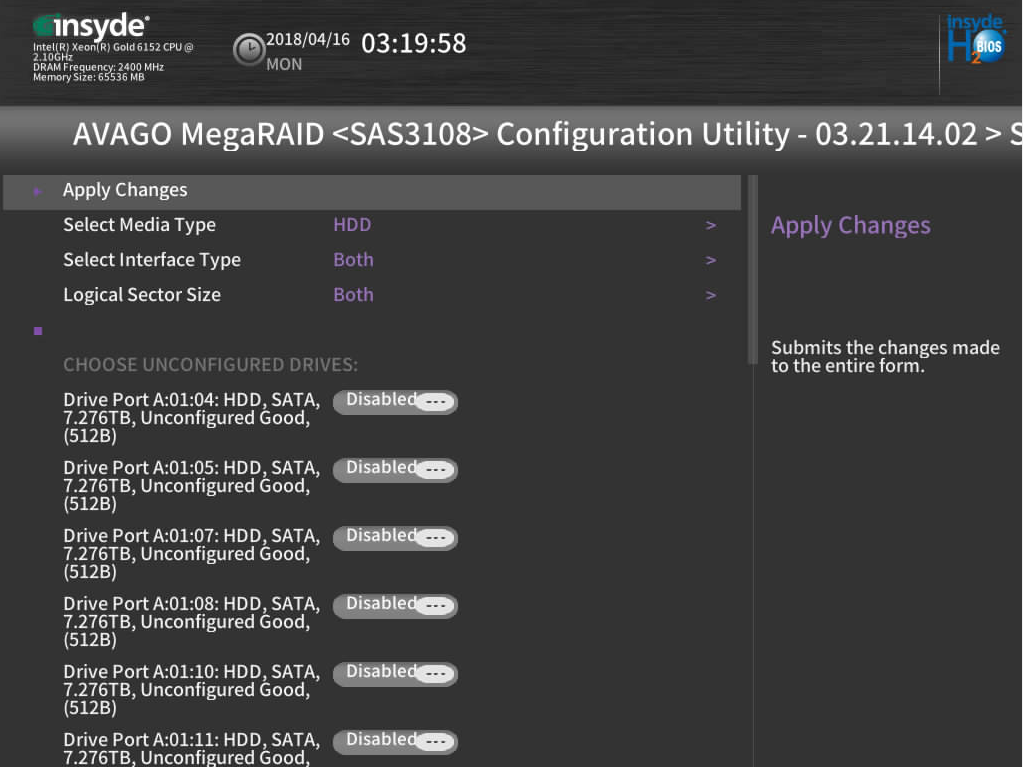

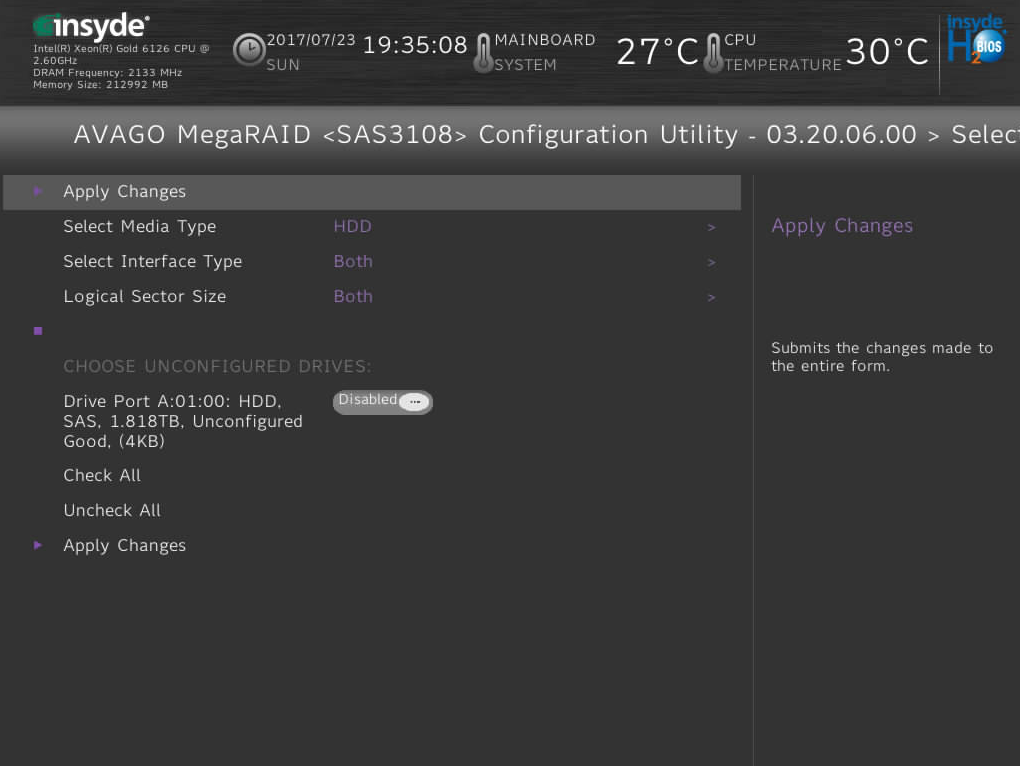

添加成員盤
- 配置過濾條件。
- 在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。
- 硬盤狀態為“Enabled”時表示該硬盤已選擇。
- RAID 0支持的硬盤個數為1~32。
- 當RAID卡下面所有RAID組中的硬盤總數超過32或240(取決于RAID Key的規格)時,硬盤無法加入RAID組。
- 選擇“Apply Changes”按“Enter”保存配置。
- 在確認界面選擇“Confirm”并按“Enter”。
- 選擇“Yes”并按“Enter”。
- 單擊“OK”完成成員盤配置。
- 配置虛擬磁盤屬性。配置虛擬磁盤的其他屬性。
- 保存配置。
- 選擇“Save Configuration”并按“Enter”。顯示操作確認界面。
- 選擇“Confirm”并按“Enter”。
- 選擇“Yes”并按“Enter”。提示The operation has been performed successfully。
- 單擊“OK”完成配置。
- 檢查配置結果。
- 按“ESC”返回上級界面。
- 選擇“Virtual Drive Management”并按“Enter”。顯示當前存在的RAID信息。
創建RAID 1
操作場景
- 加入到RAID組的硬盤數據將會被清除,創建RAID前請確認硬盤中無數據或數據不需要保留。
- LSI SAS3108支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD,同一RAID組必須使用同類型的硬盤,但可以使用不同容量或不同廠商的硬盤。
- 各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。
操作步驟
- 登錄管理界面,具體操作方法請參見登錄管理界面(BIOS版本為V658及以上)或登錄管理界面(BIOS版本為V363及以下)。
- 進入“Create Virtual Drive”界面。
- 在主界面中選擇“Main Menu”并按“Enter”。
- 選擇“Configuration Management”并按“Enter”。
- 選擇“Create Virtual Drive”并按“Enter”。打開RAID配置界面。
Create Virtual Drive(1)
Create Virtual Drive(2)
- 選擇RAID級別。
- 通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。
- 在打開的列表中選擇要配置的RAID級別“RAID 1”,并按“Enter”。
- 添加成員盤。
- 通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。
- 在打開的列表中選擇成員盤來源,并按“Enter”。下面以“Unconfigured Capacity”為例說明配置過程。打開添加成員盤的界面。
添加成員盤
參數說明 - 配置過濾條件。
- 在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。
- 硬盤狀態為“Enabled”時表示該硬盤已選擇。
- RAID 1支持的硬盤個數為2~32(偶數)。
- 當RAID卡下面所有RAID組中的硬盤總數超過32或240(取決于RAID Key的規格)時,硬盤無法加入RAID組。
- 選擇“Apply Changes”按“Enter”保存配置。
- 在確認界面選擇“Confirm”并按“Enter”。
- 選擇“Yes”并按“Enter”。
- 單擊“OK”完成成員盤配置。
- 配置虛擬磁盤屬性。配置虛擬磁盤的其他屬性。
- 保存配置。
- 選擇“Save Configuration”并按“Enter”。顯示操作確認界面。
- 選擇“Confirm”并按“Enter”。
- 選擇“Yes”并按“Enter”。提示The operation has been performed successfully。
- 單擊“OK”完成配置。
- 檢查配置結果。
- 按“ESC”返回上級界面。
- 選擇“Virtual Drive Management”并按“Enter”。顯示當前存在的RAID信息。
創建RAID 5
操作場景
- 加入到RAID組的硬盤數據將會被清除,創建RAID前請確認硬盤中無數據或數據不需要保留。
- LSI SAS3108支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD,同一RAID組必須使用同類型的硬盤,但可以使用不同容量或不同廠商的硬盤。
- 各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。
操作步驟
- 登錄管理界面,具體操作方法請參見登錄管理界面(BIOS版本為V658及以上)或登錄管理界面(BIOS版本為V363及以下)。
- 進入“Create Virtual Drive”界面。
- 在主界面中選擇“Main Menu”并按“Enter”。
- 選擇“Configuration Management”并按“Enter”。
- 選擇“Create Virtual Drive”并按“Enter”。打開RAID配置界面。
?Create Virtual Drive(1)
Create Virtual Drive(2)
- 選擇RAID級別。
- 通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。
- 在打開的列表中選擇要配置的RAID級別“RAID 5”,并按“Enter”。
- 添加成員盤。
- 通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。
- 在打開的列表中選擇成員盤來源,并按“Enter”。下面以“Unconfigured Capacity”為例說明配置過程。打開添加成員盤的界面。
成員盤
- 配置過濾條件。
- 在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。
- 硬盤狀態為“Enabled”時表示該硬盤已選擇。
- RAID 5支持的硬盤個數為3~32。
- 當RAID卡下面所有RAID組中的硬盤總數超過32或240(取決于RAID Key的規格)時,硬盤無法加入RAID組。
- 選擇“Apply Changes”按“Enter”保存配置。
- 在確認界面選擇“Confirm”并按“Enter”。
- 選擇“Yes”并按“Enter”。
- 單擊“OK”完成成員盤配置。
- 配置虛擬磁盤屬性。配置虛擬磁盤的其他屬性。
- 保存配置。
- 選擇“Save Configuration”并按“Enter”。顯示操作確認界面。
- 選擇“Confirm”并按“Enter”。
- 選擇“Yes”并按“Enter”。提示The operation has been performed successfully。
- 單擊“OK”完成配置。
- 檢查配置結果。
- 按“ESC”返回上級界面。
- 選擇“Virtual Drive Management”并按“Enter”。顯示當前存在的RAID信息。
創建RAID 6
操作場景
- 加入到RAID組的硬盤數據將會被清除,創建RAID前請確認硬盤中無數據或數據不需要保留。
- LSI SAS3108支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD,同一RAID組必須使用同類型的硬盤,但可以使用不同容量或不同廠商的硬盤。
- 各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。
操作步驟
- 登錄管理界面,具體操作方法請參見登錄管理界面(BIOS版本為V658及以上)或登錄管理界面(BIOS版本為V363及以下)。
- 進入“Create Virtual Drive”界面。
- 在主界面中選擇“Main Menu”并按“Enter”。
- 選擇“Configuration Management”并按“Enter”。
- 選擇“Create Virtual Drive”并按“Enter”。打開RAID配置界面。
Create Virtual Drive(1)
?Create Virtual Drive(2)
- 選擇RAID級別。
- 通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。
- 在打開的列表中選擇要配置的RAID級別“RAID 6”,并按“Enter”。
- 添加成員盤。
- 通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。
- 在打開的列表中選擇成員盤來源,并按“Enter”。下面以“Unconfigured Capacity”為例說明配置過程。打開添加成員盤的界面。
添加成員盤
- 配置過濾條件。
- 在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。
- 硬盤狀態為“Enabled”時表示該硬盤已選擇。
- RAID 6支持的硬盤個數為3~32。
- 當RAID卡下面所有RAID組中的硬盤總數超過32或240(取決于RAID Key的規格)時,硬盤無法加入RAID組。
- 選擇“Apply Changes”按“Enter”保存配置。
- 在確認界面選擇“Confirm”并按“Enter”。
- 選擇“Yes”并按“Enter”。
- 單擊“OK”完成成員盤配置。
- 配置虛擬磁盤屬性。配置虛擬磁盤的其他屬性。
- 保存配置。
- 選擇“Save Configuration”并按“Enter”。顯示操作確認界面。
- 選擇“Confirm”并按“Enter”。
- 選擇“Yes”并按“Enter”。提示The operation has been performed successfully。
- 單擊“OK”完成配置。
- 檢查配置結果。
- 按“ESC”返回上級界面。
- 選擇“Virtual Drive Management”并按“Enter”。顯示當前存在的RAID信息。
創建RAID 10
操作場景
- 加入到RAID組的硬盤數據將會被清除,創建RAID前請確認硬盤中無數據或數據不需要保留。
- LSI SAS3108支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD,同一RAID組必須使用同類型的硬盤,但可以使用不同容量或不同廠商的硬盤。
- 各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。
操作步驟
- 登錄管理界面,具體操作方法請參見登錄管理界面(BIOS版本為V658及以上)或登錄管理界面(BIOS版本為V363及以下)。
- 進入“Create Virtual Drive”界面。
- 在主界面中選擇“Main Menu”并按“Enter”。
- 選擇“Configuration Management”并按“Enter”。
- 選擇“Create Virtual Drive”并按“Enter”。打開RAID配置界面。
?Create Virtual Drive(1)
Create Virtual Drive(2)
參數說明
- 選擇RAID級別。
- 通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。
- 在打開的列表中選擇要配置的RAID級別“RAID 10”,并按“Enter”。
- 創建第1個Span。
- 通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。
- 在打開的列表中選擇成員盤來源,并按“Enter”。下面以“Unconfigured Capacity”為例說明配置過程。打開添加成員盤的界面。
添加成員盤
參數說明 - 配置過濾條件。
- 在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。
- 硬盤狀態為“Enabled”時表示該硬盤已選擇。
- RAID 10支持2~8個Span,每個Span支持的硬盤數為2~16/32(偶數),且各個Span的硬盤數量必須保持一致。
- RAID 10支持的硬盤總數為4~32/240(偶數)。
- 當RAID卡下面所有RAID組中的硬盤總數超過32或240(取決于RAID Key的規格)時,硬盤無法加入RAID組。
- 選擇“Apply Changes”按“Enter”保存配置。
- 單擊“OK”完成成員盤配置。
- 創建第2個Span。
當配置的級別為RAID 10時,需要配置多個Span,此時配置界面。

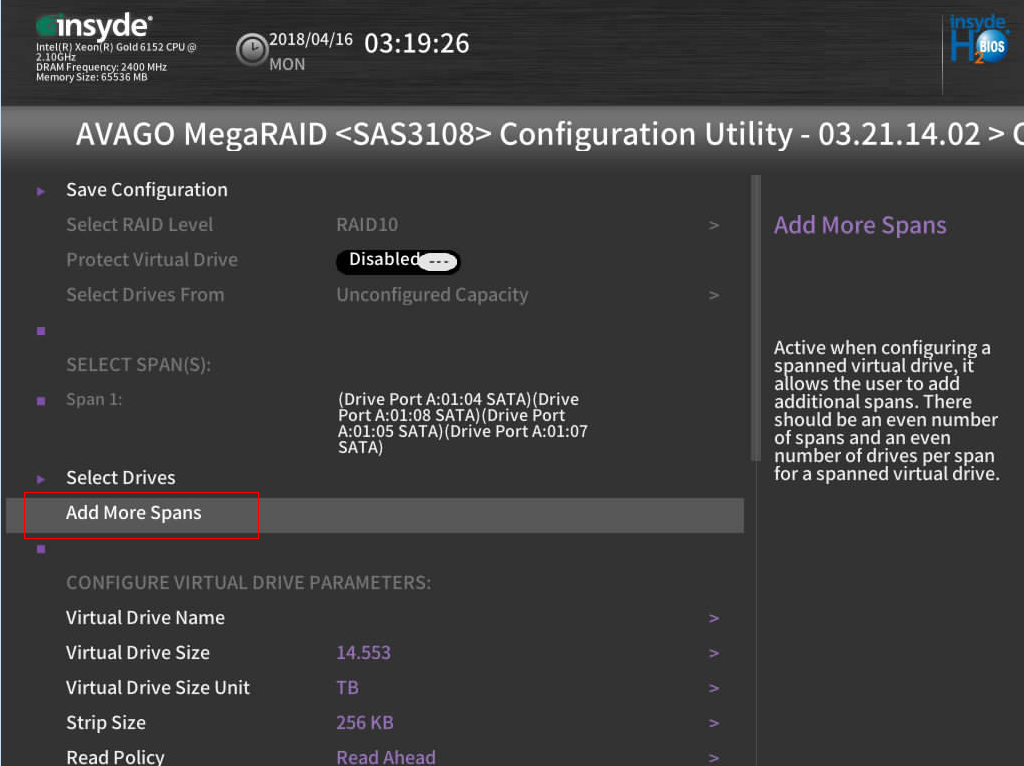

RAID 10的配置界面
- 選擇“Add More Spans”并按“Enter”。
- 選擇“Select Drives”并按“Enter”。
- 在打開的列表中選擇第2個Span的成員盤。
- 選擇完成后,將光標移至“Apply Changes”按“Enter”保存配置。
- 單擊“OK”完成成員盤配置。
- 根據業務需要重復5,使用其他空閑硬盤創建多個Span。
RAID10至少需要?jiǎng)?chuàng)建2個Span,最多可以創建8個Span。
- 配置虛擬磁盤屬性。配置虛擬磁盤的其他屬性。
- 保存配置。
- 選擇“Save Configuration”并按“Enter”。顯示操作確認界面。
- 選擇“Confirm”并按“Enter”。
- 選擇“Yes”并按“Enter”。提示The operation has been performed successfully。
- 單擊“OK”完成配置。
- 檢查配置結果。
- 按“ESC”返回上級界面。
- 選擇“Virtual Drive Management”并按“Enter”。顯示當前存在的RAID信息。
