華為OceanStor SNS2124光纖交換機 光纖存儲交換機

華為OceanStor SNS2124光纖交換機 光纖存儲交換機

  • ?ISL（Inter-Switch Link）鏈路聚合（需要獲取權限）可將一對交換機多達8個端口合成一個單獨的邏輯ISL交換機以優化帶寬利用和負載平衡。
  • ?DPS（Dynamic Path Selection）功能自動將數據分配到可用的高效路徑上以優化Fabric整體性能和負載平衡。
  • ?端口排氣孔安裝有排氣扇。
  • ?SFP/SFP+光模塊支持交換機端口SWL、LWL和ELWL的組合。
  • 支持接入網關配置，虛擬化連接到Fabric核心的服務器端口。
  • 硬盤分區可分別通過端口層和WWN完成。硬件分區可以允許或阻止傳遞幀到目標端口地址。
  • 全面診斷和系統監控能力進一步加強RAS性能。
  • 支持單播流量



直接咨詢客服詢價

產品介紹

華為光纖存儲交換機 OceanStor SNS2124是一款全光纖交換機，適用于小型獨立SAN和大型核心交換的邊緣拓?fù)?，旨在降低企業 SAN成本，提高易用性，提高擴展性。尤其是在需要網絡擴展環境下是最經濟的選擇。

華為SNS2124光纖交換機的高性能、高擴展性等，能夠滿足各種應用對存儲性能的需求。

  • ?ISL（Inter-Switch Link）鏈路聚合（需要獲取權限）可將一對交換機多達8個端口合成一個單獨的邏輯ISL交換機以優化帶寬利用和負載平衡。
  • ?DPS（Dynamic Path Selection）功能自動將數據分配到可用的高效路徑上以優化Fabric整體性能和負載平衡。
  • ?端口排氣孔安裝有排氣扇。
  • ?SFP/SFP+光模塊支持交換機端口SWL、LWL和ELWL的組合。
  • 支持接入網關配置，虛擬化連接到Fabric核心的服務器端口。
  • 硬盤分區可分別通過端口層和WWN完成。硬件分區可以允許或阻止傳遞幀到目標端口地址。
  • 全面診斷和系統監控能力進一步加強RAS性能。
  • 支持單播流量。

華為SNS2124 增值特性

  • ?QoS的自適應聯網功能。
  • ?可擴展的Fabric。
  • ?ISL鏈路聚合。
  • ?高級性能監控。
  • ?最優化服務器應用。

華為OceanStor?SNS2124/2224/2248是面向小型獨立SAN和大型核心交換的邊緣拓?fù)涞娜饫w交換機，旨在降低企業SAN成本，提高易用性，提高擴展性。尤其是在需要網絡擴展環境下是最經濟的選擇。

經濟高效?華為光纖交換機 SNS2124

  • ISL鏈路聚合：基于幀的鏈路聚合，將多條ISL鏈路合并為一條邏輯鏈路，以實現高效的帶寬利用和負載均衡；
  • 高帶寬：采用了一種無阻塞架構，最多支持滿配（全雙工）的速率運行，SNS2248支持最大帶寬1536Gbps， 并且不會出現超量使用現象；
  • 端口自適應：擁有自動適應功能，SNS2124實現速率8Gb到1Gb自適應，SNS2224/SNS2248支持16Gb到2Gb自適應，同時SFP向下兼容，可實現按需投資；
  • 按需增加端口的可擴展性：端口增量擴展，實現了從單交換機fabric架構到全fabric企業功能的“用多少買多少”的可擴展性。

華為SNS2124光纖交換機 業務增長管理效率的提高 簡單易用

SNS2124可顯著提高入門級價位SAN網絡的性能和職能。它基于第6代FC技術而建立，擁有自動適應1、2、4和8 Gbit/sec吞吐量以及可大大增強fabric操作的各種特性。其漸進式設計在提供這些功能的同時還使得每端口耗電量不到2.5瓦，實現了高效的供電和散熱效率。

最終，各機構可同時享有低成本設備連接與強大功能的兩大優勢，使得SAN技術具有了高可訪問性和高承受能力。此外，熱代碼加載和激活技術通過更快速的系統軟件升級和維護還可減少計劃停機的必要性，最大程度提高應用程序的正常運行時間。

華為SNS2124光纖交換機卓越的網絡性能 部署快捷

SNS2124提供了所有端口1、2、4和8Gbit/sec (全雙工)運行的高性能，實現了最高達192 Gbit/sec的無擁塞吞吐量。數據流量的自動適應和速率匹配為用戶提供了與之前1、2和4 Gbit/sec設備的互操作性。而為了提供更具針對性的性能，增強的交換機間鏈路（ISL）聚合功能還可將一對交換機間最多8條ISL整合成為單條高速邏輯干線，其吞吐量最高可達64 Gbit/sec。

華為SNS2124光纖交換機一種更好的業務操作改善方式 易于擴展

SAN環境的主要優勢之一就是硬件資源的整合。這種集中化方案可幫助提高運營效率和員工生產效率，而這二者正是中小型企業的關鍵需求。由于只有較少物理資源需管理，企業員工可將更多精力用于處理其它業務增長問題上，還可集中精力于其它戰略方案上。高性能8Gbit/sec光纖通道（FC）功能可加速數據傳輸，幫助保持?jǐn)?shù)據的暢通與應用的運行。例如，它使得各機構可顯著改善分布式電子郵件環境中存儲利用率。此外，基于SAN的架構還實現了LAN-free備份和更高效的數據中心資源管理，從而可提高整體系統性能和生產力。

型號 SNS2124
硬件特性
端口數 交換機模式：共24個端口
可通過按需增強端口許可證，以8端口的增量增加為8、16和24個通用端口
端口類型 FL_Port、F_Port、M_Port (鏡像端口)和E_Port
基于交換機類型的自我發現(U_Port)
接入網關模式中的可選端口類型控制：F_Port 和N_Port
端口速率 1、2、4和8 Gbit/sec端口速率自動感應
最大 Fabric 架構延時 8 Gbit/sec速率下采用無爭用、直通路由時為700納米
集合帶寬 408 Gbit/sec：24端口×8.5 Gbit/sec (線速)×2 (全雙工)
介質類型 FC端口：行業標準3.3volt熱插撥SFP+模塊（8Gbps），兼容SFP（4/2Gbps）； 最大距離取決于光纜和端口速率
最大幀大小 2112字節凈負荷
緩沖幀 可動態分配700幀，每端口最多為484幀
可擴展性 完全fabric架構，最多可有239臺交換機
服務等級 Class 2、Class 3、Class F（交換機間幀）
USB 1個USB 口，用于系統日志文件下載或微碼升級
軟件特性
可視化用戶界面 所有關鍵部件LED指示燈、基于Web的管理界面和故障定位指示
互操作性與認證 與符合FC-SW-2行業標準的設備兼容，包括主流廠商服務器、存儲系統、HBA卡等設備和應用軟件，通過FCIA SANmark和SNIA SMI-S認證
管理性 Telnet，HTTP，SNMP v1/v3 (FE MIB，F(xiàn)C Management MIB)；審核，系統日志，變更管理追蹤；符合SMI-S標準；SMI-S腳本工具集，管理域；面向選定的插件功能的試用版許可證
物理特性
電源 AC 85V（1A）~264V（0.5A），47~63Hz
功耗 常規為48瓦；24個8 Gbit/sec 端口最多可達57瓦
尺寸(高×寬×深) 1U，42mm×429mm×307mm
重量 4.2公斤(9.30磅)，無SFP/SFP + 介質

華為SNS2124光纖交換機主要有如下組件：

  • 一塊交換機系統主板，使用一枚主頻為667MHz的RISC（Reduced Instruction Set Computer） CPU（PowerPC 440EPx），集成一體化的外圍設備，提供高性能同時降低能耗。
  • 一個RJ-45 10/100 Base T以太網管理網口，支持交換機IP地址的發現和配置，可以不需要通過串口配置交換機IP地址，可以極大地提高交換機的可用性。
  • 一個帶有RJ-45水晶頭的RS-232串口用于交換機初始化和系統還原（集成LED燈始終處于熄滅狀態）。
  • 一個USB接口提供固件升級所需存儲空間，supportsave命令輸出，以及配置上傳下載任務所需空間。
  • 機架式設計外框，可安裝在一個19英寸的EIA機架上。
  • 電源及風扇FRU（Field Replaceable Unit）。
  • 每個FC端口裝有一個LED指示燈，以綠色和黃色顯示狀態。
  • 一個綠色的LED電源指示燈。
  • 一個LED系統指示燈，以綠色和黃色顯示系統狀態。
  • 兩個以太網LED指示燈，集成在RJ-45插頭上，顯示傳輸速率和功能狀態。
  • 用于交換機識別的SEEPROM。
  • 電壓監控。
  • 風扇監控（包括流向）。
  • 溫度監控。
  • 電池供電RTC（Real-Time Clock）。

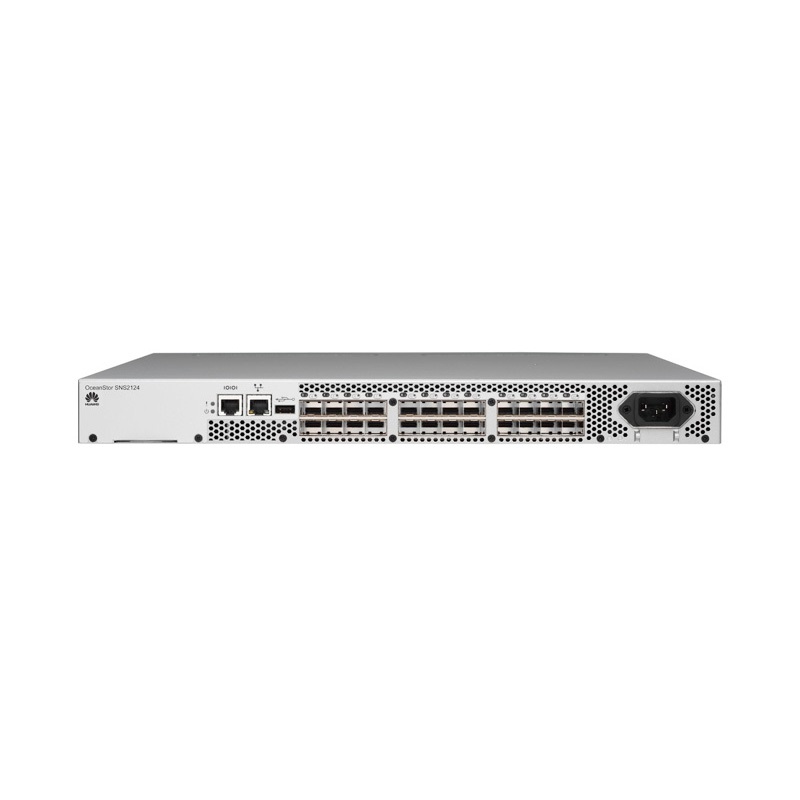

華為SNS2124光纖交換機產品圖

OceanStor SNS2124

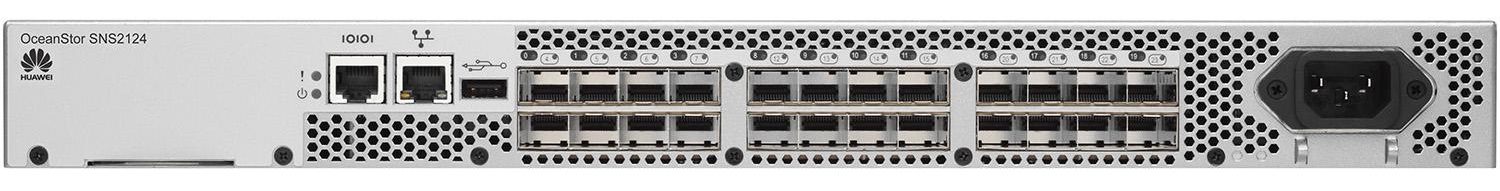

華為SNS2124光纖交換機的后視圖主要包括LED系統指示燈、串口、以太網LED指示燈、USB接口、FC端口及其指示燈。

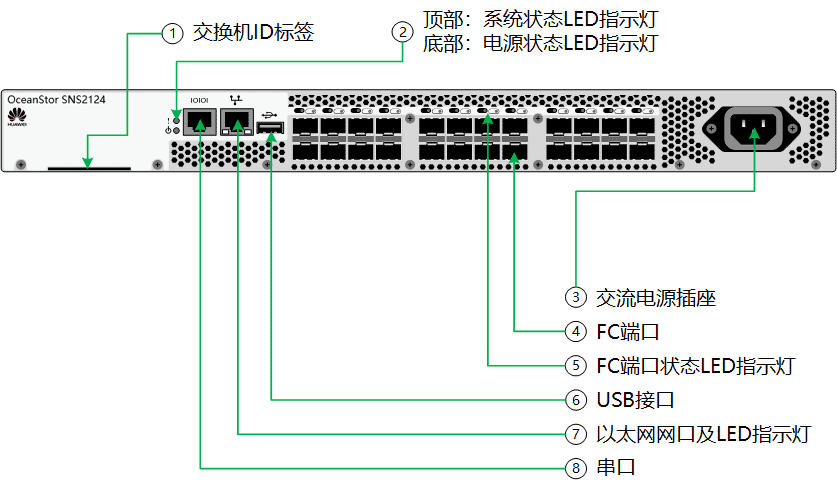

?SNS2124光纖交換機視圖

SNS2124光纖交換機視圖

1 交換機ID標簽 2 頂部：系統狀態LED指示燈
底部：電源狀態LED指示燈
3 交流電源插座 4 FC端口
5 FC端口狀態LED指示燈 6 USB接口
7 以太網網口及LED指示燈 8 串口

說明：
SNS2124交換機所有的端口、指示燈、電源和風扇都位于交換機背面，交換機正面僅用于空氣流通。

華為SAN光纖存儲交換機方案拓?fù)?/h3>

SAN單鏈路拓?fù)涫疽鈭D

華為SAN光纖存儲交換機拓?fù)?1

SAN雙鏈路拓?fù)涫疽鈭D

華為SAN光纖存儲交換機拓?fù)?2
