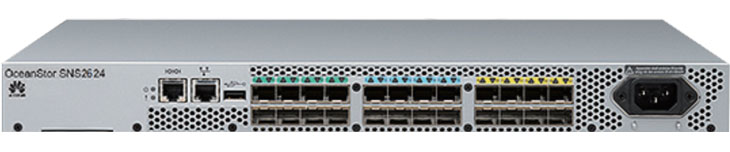

華為OceanStor SNS2624光纖交換機 光纖存儲交換機

華為OceanStor SNS2624光纖交換機 光纖存儲交換機

  • ?通過“按需付費”的端口擴展方式，靈活的實現 8 到 24 端口的交換機端口按需擴展
  • ?可實現 16 Gbps 到 32 Gbps 的更高性能要求。通過 32Gbps 鏈路實現每秒 1 億次輸入 / 輸出操作（IOPS）
  • ?重新定義了存儲交換機所提供的簡潔性和靈活性
  • ?可實現到下一代 NVMe 閃存陣列的無縫過渡，系統切換時無業務中斷
  • ?通過 VM Insight 主動監控和優化個人虛擬機（VMs）的健康狀態和性能，并識別出異常情況
  • ?增強可恢復性，自動發現設備或網絡錯誤并完成恢復
  • ?利用 Fabric Vision 技術來簡化管理，快速排除故障，延長正常運行時間并降低成本



直接咨詢客服詢價

產品介紹

華為新一代 OceanStor SNS2624光纖交換機，是專為關鍵存儲業務量身打造的網絡基礎架構。采用業界最 新第六代光纖通道技術、Fabric Vision技術， 可提供無與倫比的 32Gbps性能、更高的可擴展性和運行穩定性，以支持 超大規模虛擬化、更大型的云基礎架構及不斷增長的閃存存儲環境。

產品亮點

  • ?通過“按需付費”的端口擴展方式，靈活的實現 8 到 24 端口的交換機端口按需擴展
  • ?可實現 16 Gbps 到 32 Gbps 的更高性能要求。通過 32Gbps 鏈路實現每秒 1 億次輸入 / 輸出操作（IOPS）
  • ?重新定義了存儲交換機所提供的簡潔性和靈活性
  • ?可實現到下一代 NVMe 閃存陣列的無縫過渡，系統切換時無業務中斷
  • ?通過 VM Insight 主動監控和優化個人虛擬機（VMs）的健康狀態和性能，并識別出異常情況
  • ?增強可恢復性，自動發現設備或網絡錯誤并完成恢復
  • ?利用 Fabric Vision 技術來簡化管理，快速排除故障，延長正常運行時間并降低成本

專為企業級存儲網絡構建

今天的關鍵業務存儲環境要求更高的一致性、可預測性和性能來滿足不斷增長的業務需求。面對爆炸性數據增長，數據中心需要更高的IO 容量來應對大量數據、應用和工作負載。除了這一爆炸性數據增長外，用戶對可用性的整體預期也不斷提高。他們希望能夠隨時隨地通過任何設備接入和使用應用。

為滿足這些動態多變而且不斷增長的業務需求，企業需要快速部署并擴展應用。因此，許多企業開始遷移到密度更高的虛擬機（VM）完成新應用的快速部署，并部署閃存存儲來幫助這些應用擴展以支持成千上萬的用戶。為了提高靈活性，降低支出并實現這些架構的全部優勢，企業需要網絡交付當今服務器和存儲環境所要求的高性能。此外，存儲網絡對提高應用性能變得日益重要，這意味著它們同時必須更易于管理。通過將網絡看作高度虛擬化環境的戰略組成部分，企業可以實現更有效的優化并提高效率，即使在快速擴展環境的過程中也不例外。

SNS2624交換機應用場景

在不影響存儲網絡性能和可靠性的前提下，SNS2624交換機是一款低成本存儲網絡交換機。借助于第六代光纖通道技術，SNS2624交換機為在線業務和數字商務提供了一個即時閃存解決方案。SNS2624以其高達32 Gbps的性能、無與倫比的簡潔性，以及企業級的實用性，為用戶提供了一款擁有獨一無二性價比的入門級交換機。

SNS2624為一款中小型數據中心客戶可承擔的、使用業界領先的第六代光纖通道技術的交換機，可以高性能對接業界領先的存儲技術，使用戶有能力啟動小型網絡的增長需求。支持8到24端口按需擴展，可以有效支撐用戶不斷發展的存儲網絡環境。SNS2624易于使用和安裝，使用圖形界面，可有效簡化用戶部署時間。

SNS2624高效的1U封裝設計，在8端口時可低至0.1W/Gbps和3.2W/每端口的功耗，是GEN6系列交換機中低擁有成本的交換機。為一步幫助用戶進降低成本，SNS2624提供了實時監控功能，可幫助用戶檢測交換機電源的使用情況。

提升固態存儲架構性能

面對無法預測的虛擬化工作負載和不斷增長的閃存存儲環境，企業需要確保網絡不會成為瓶頸。SNS2624在32 Gbps鏈路上將市場領先的吞吐量和低延遲結合起來，可以為不斷增長的動態工作 負載提供更高的性能。

通過將8條ISL合并到一個256 Gbps捆綁鏈路中，管理員可以實現最高的帶寬利用率、高可用性和負載均衡。此外，基于交換機的動態路徑選擇（DPS）可以優化全Fabric架構的性能，并通過自動將數據路由到Fabric架構內最高效的空閑路徑上來實現負載均衡。這樣就可以進一步補充ISL鏈路捆綁在特定配置中提供更有效的負載均衡。

滿足關鍵服務水平協議（SLA）要求

SNS2624采用第六代光纖通道技術并提供有內置工具，可幫助企業實現更有效的管控并獲取有用信息，快速確定存儲層的故障根源并加快故障排除時間，確保達到關鍵服務水平協議（SLA）要求。

滿足虛擬化要求

SNS2624為當前高度虛擬化環境和云環境提供了一個關鍵組件。它可以簡化服務器虛擬化并滿足固態硬盤（SSD）苛刻的吞吐量需求。SNS2624還可以在云環境中通過Virtual Fabrics（虛擬網絡架構）、服務質量（QoS）和基于Fabric架構的分區特性支持多租戶（multitenancy）。此外，內部容錯和企業級RAS特性可幫助最大限度地減少故障停機，支持關鍵業務云環境。

訪問網關（Access Gateway）模式

SNS2624光纖交換機可作為全互聯 Fabric 架構交換機或作為訪問網關 (AG) 進行部署，來簡化 Fabric 架構拓?fù)浜彤悩?gòu)Fabric 架構連接（其默認模式設置是交換機）。訪問網關模式利用N_Port ID Virtualization（NPIV）交 換 機 標 準 來直 接向 SAN Fabric 架構的核心展現物理和虛擬服務器。這使它對 SAN Fabric架構完全透明，因此可大大減輕網絡邊緣的管理工作。

型號 華為光纖存儲交換機 OceanStor SNS2624
硬件特性
端口數 交換機模式（默認）：最多24個端口
訪問網關默認端口映射：16個F端口，8個N端口
端口類型 F端口、E端口、M端口、D端口（ClearLink診斷端口）
訪問網關模式：F端口和支持NPIV技術的N端口
端口速率 光纖通道：4.25 Gbps線速，全雙工；8.5 Gbps線速，
全雙工；14.025 Gbps線速，全雙工；4、8、16和
32 Gbps端口速度自適應
ISL Trunking 基于幀的鏈路捆綁，每條ISL捆綁鏈路最多8個32 Gbps
端口；每條ISL捆綁鏈路總計可高達256 Gbps 傳輸速率；
運用Fabric OS中所包括的DPS，實現基于交換機的ISL
間負載均衡
集合帶寬 768 Gbps： 24端口×8Gbps（點到點全雙工）
最大光纖網絡架構延遲 本地交換端口延遲為≤ 900 ns（包括FEC）
最大幀大小 2112字節凈負荷
緩沖幀 2,000，動態分配
可擴展性

全互聯Fabric架構，最多可有239臺交換機

Fabric架構中6000個活動節點；56臺交換機，19跳；
更大型Fabric可按需認證
服務等級 Class 2、Class 3、Class F（交換機間幀）
USB 1個USB口，用于系統日志文件下載或微碼升級
軟件特性
可視化用戶界面 HTTP、SNMP v1/v3（FE MIB、FC Management
MIB）、SSH；審核、系統日志；Web Tools；命令
行界面（CLI）；符合SMI-S標準；管理域；面向插件
功能的試用版許可證
外殼 后前通風（后進風前出風）；后端供電，1U
管理性 10/100/1000 Mbps以太網（RJ-45）接口，通過光纖通道實現帶內管理；串口（RJ-45）；1個USB端口
物理特性
電源 90 V到264 V，最大輸入電流為2.2 A
功耗 24個32 Gbps SWL光模塊時為76.52瓦；
未安裝光模塊的空機箱為55.83瓦
尺寸(高×寬×深) 寬：42.88厘米（16.88英寸）
高：4.29厘米（1.69英寸）
深：30.66厘米（12.07英寸）
重量 5.75千克（12.67磅），單電源，無收發器

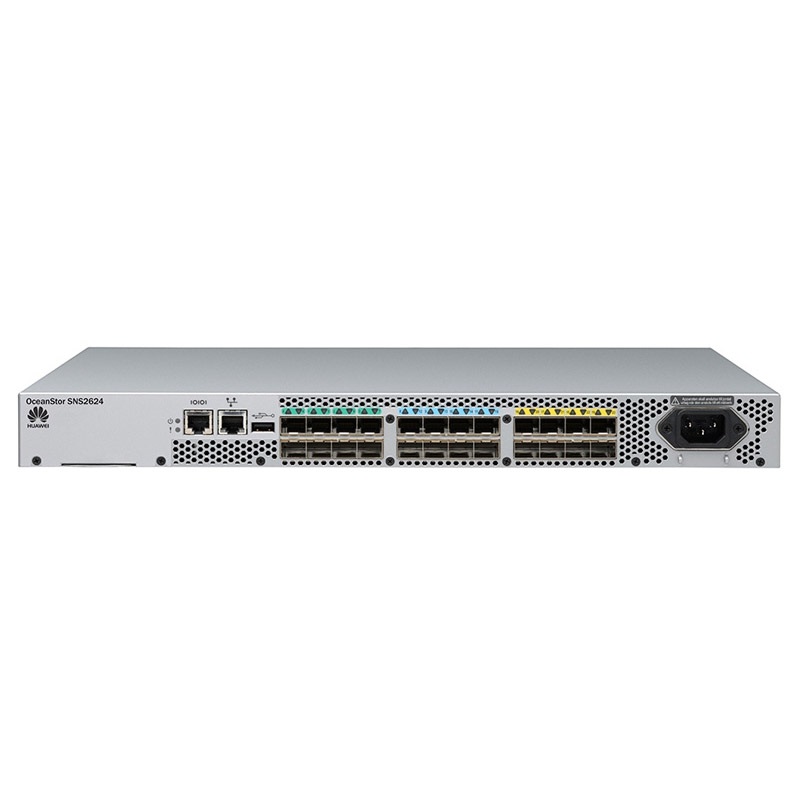

華為SNS2624光纖交換機產品圖



SNS2624

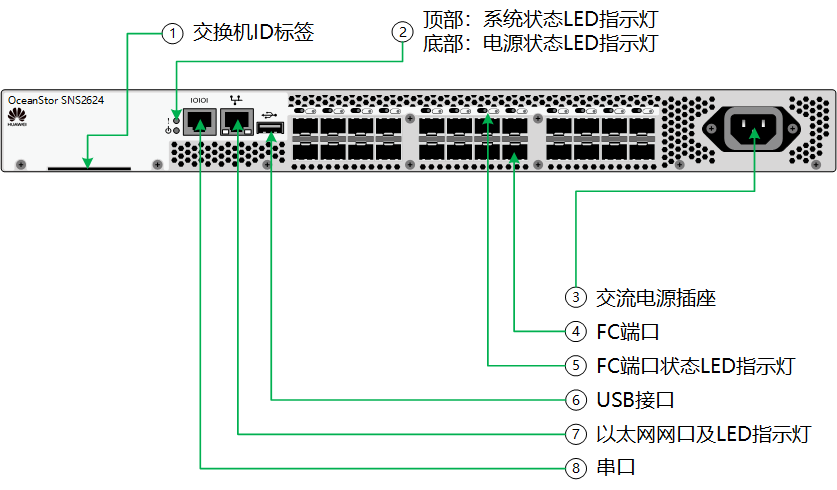

華為SNS2624光纖交換機的后視圖主要包括LED系統指示燈、串口、以太網LED指示燈、USB接口、FC端口及其指示燈。

?SNS2624光纖交換機視圖

SNS2624光纖交換機視圖

華為SAN光纖存儲交換機方案拓?fù)?/h3>

SAN單鏈路拓?fù)涫疽鈭D

華為SAN光纖存儲交換機拓?fù)?1

SAN雙鏈路拓?fù)涫疽鈭D

華為SAN光纖存儲交換機拓?fù)?2
