產品特征
高品質硬件設計、穩定的設備性能
高品質硬件設計。遵循工業級設計規范，采用國際大廠主流成熟工業級芯片、高性能工業級 CPU、工業級電源模塊和鋁合金外殼，保證產品的工業級品質。
采用無風扇散熱電路設計、支持-40~85oC工作環境溫度、IP40 防護等級、防雷電壓≥8KV、防振動保護電源設計、電磁干擾四級標準、耐沖擊和振動，設備即便在惡劣環境中也能穩定可靠的運行。
虛擬化技術
支持VSU（Virtual Switch Unit）即虛擬交換單元技術。通過聚合鏈路連接，最多可將8臺物理設備虛擬為一臺邏輯上統一的設備，使其能夠?qū)崿F(xiàn)統一的運行，利用單一IP地址、單一Telnet進程、單一命令行接口(CLI)、自動版本檢查、自動配置等特性簡化了管理。
豐富的網絡功能與安全特性
支持VLAN、STP/RSTP 、ERPS、組播、端口鏡像、QoS、端口安全、廣播風暴抑制等二層特性；支持靜態路由等三層網絡協議。
通過多種內在的安全機制可有效防止和控制病毒傳播和網絡流量攻擊，控制非法用戶使用網絡，保證合法用戶合理化使用網絡，如端口靜態和動態的安全綁定、端口隔離、多種類型的硬件ACL控制、基于數據流的帶寬限速、用戶接入控制的多元素綁定等，滿足您網絡對設備接入的安全控制。
基礎網絡保護（NFPP）通過將報文分類限速（管理類、轉發類、協議類），并對報文進行攻擊監測，雙重保障保護CPU和信道帶寬資源免受攻擊煩擾，保證報文的正常轉發以及協議狀態的正常，維護網絡的穩定。
靈活的組網，簡易的管理
支持傳統的星形組網模式、同時也支持以太網多環保護技術（ERPS）實現環形方式組網，該組網方式具有很高的冗余可靠性，一旦環路有一節點出現故障，可以從另一端進行數據轉發，切換時間≤20ms。與此同時，環網方式相比星形組網更節省光纖，可以為您節省一定的建設成本。
采用靈活的千兆電口+光口（非復用）的形式，方便用戶根據網絡架構靈活選擇連接形式。
同時支持使用傳統CLI命令行方式和Web圖形化界面方式配置交換機，無需了解復雜的命令行和終端模擬程序，允許簡單、快速的配置交換機，從而降低部署難度。
Syslog方便各種日志信息的統一收集、維護、分析、故障定位、備份，同時支持設備的一鍵重啟，便于管理員進行網絡維護和管理。
技術參數
| 術參數 |
參數描述 |
| 產品型號 |

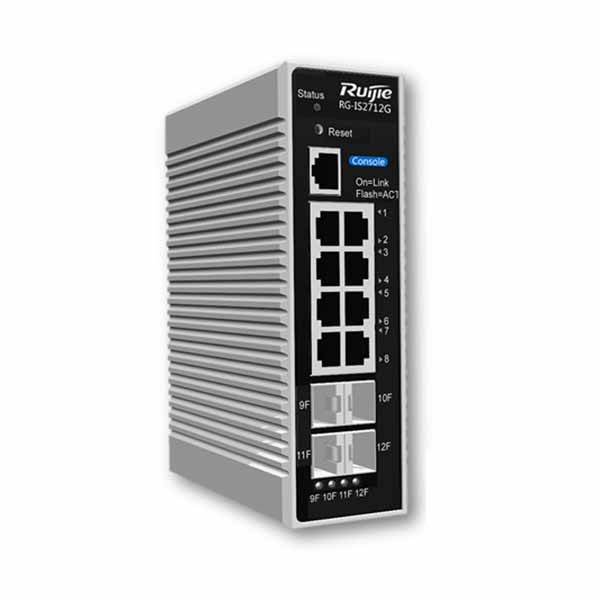

RG-IS2712G
RG-IS2712G-DC |

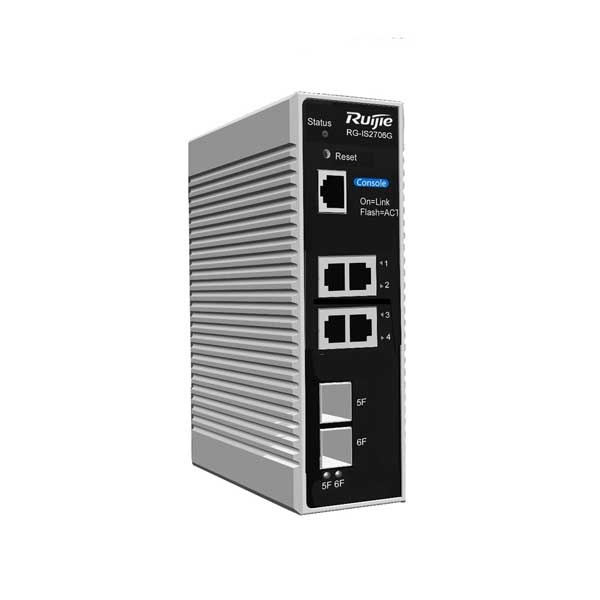

RG-IS2706G |
| 固化端口 |
8個10/100/1000M 電口；4個1000BASE-X SFP光口 |
4個10/100/1000M 電口；2個1000BASE-X SFP光口 |
| 擴展模塊 |
無 |
| 管理口 |
1個Console 端口 |
| 一鍵重啟 |
支持一鍵重啟 |
| 交換容量 |
128G |
| 包轉發速率 |
26.7Mpps |
13.4Mpps |
| 802.1q VLAN |
4K |
| 工作環境 |
工作溫度-40～85℃ |
| 工作濕度5～95%RH |
| 防護等級IP40 |
| 端口防雷≥8KV |
| 平均無故障時間（MTBF）：30年以上 |
| 電磁干擾 |
ESD (IEC 61000-4-2)??? ????????????? Level 4 (8K/15K)
RS (IEC 61000-4-3)????? ????????????? Level 3 (10V/m)
EFT (IEC 61000-4-4)??? ????????????? Level 3 (1V/2V)
CS (IEC 61000-4-6)????? ????????????? Level 3 (10V/m)
PFMF (IEC 61000-4-8)? ????????????? Level4（30A/m）
Surge (IEC 61000-4-5)? ????????????? Level 4+(6KV/2KV)
DIP (IEC 61000-4-11)?? ????????????? Level3 (10V) |
| L2協議 |
G.8032 (ERPS)、IEEE802.3、IEEE802.3u、IEEE802.3z?、IEEE802.3x、IEEE802.3ad、IEEE802.1p、
IEEE802.1x、IEEE802.3ab、IEEE802.1Q、IEEE802.1d、IEEE802.1w、IEEE802.1s、
IGMP Snooping v1/v2/v3 |
| ACL |
標準IP ACL（基于IP地址的硬件ACL）
擴展IP ACL（基于IP地址、TCP/UDP端口號的硬件ACL）
MAC擴展ACL（基于源MAC地址、目的MAC地址和可選的以太網類型的硬件ACL）基于時間ACL
專家級ACL?（可同時基于VLAN號、以太網類型、MAC地址、IP地址、TCP/UDP端口號、協議類型、時間等靈活組合的硬件ACL） |
| IPv6 ACL&QoS |
支持基于源/目的IPv6地址、源/目的端口的IPv6 ACL和IPv6 QoS
優先級隊列:8 |
| 安全特性 |
支持IP、MAC、端口三元素綁定
支持IPv6、MAC、端口三元素綁定
過濾非法的MAC地址
支持基于端口和MAC的802.1x
支持WEB認證，和802.1X、ARP-Check、ACL可同時開啟
支持ARP-Check
支持DAI
支持ARP報文限速
支持廣播風暴抑制
管理員分級管理和口令保護
設備登陸管理的AAA安全認證（IPv4/IPv6）
支持SSH
支持BPDU Guard
支持DOS攻擊防護、ARP攻擊防護、ICMP攻擊防護
支持端口隔離、端口安全
支持報警端口功能 |
| IP路由 |
支持缺省路由，支持主機及直連網段的靜態路由 |
| IPv6協議 |
IPv6編址、鄰居發現協議（ND）、ICMPv6、IPv6 Ping、IPv6 Tracert等 |
| 管理特性 |
SNMPv1/v2c/v3、CLI(Telnet/Console)、RMON(1，2，3，9)、SSH、Syslog、NTP/SNTP、Web |
| 機械結構 |
尺寸：52*115*160mm (W×H×D) |
| 安裝方式: DIN卡軌式或壁掛式 |
| 電源 |
交流（AC）輸入：
額定電壓范圍：100-240V~
最大電壓范圍：90-264V~
頻率：50-60Hz
額定電流：0.4A
高壓直流（HVDC）輸入：
額定電壓范圍：140-340VDC
最大電壓范圍：130-370VDC
額定電流：0.4A
直流（DC）輸入：
24DCW（18-72VDC）&48DCW（18-72VDC）
雙冗余輸入 |
| 功耗 |
整機功耗≤11.5W |
整機功耗≤8W |
| 散熱 |
無風扇設計，高效散熱片散熱 |
典型應用
1、 智能交通
每個路口的四個交通方向設置監控攝像頭， 三臺IS2706G為三個路口攝像頭提供圖片及視頻傳輸通道，另外一個路口使用一臺 IS2712G。數據經千兆光纖傳輸至路口，路口的信號燈控制、環境監控數據及視頻數據在IS2712G上匯聚后通過光纖傳輸至監控分中心，再通過已有骨干網絡傳至市中心。
圖1 智能交通卡口中的組網方案

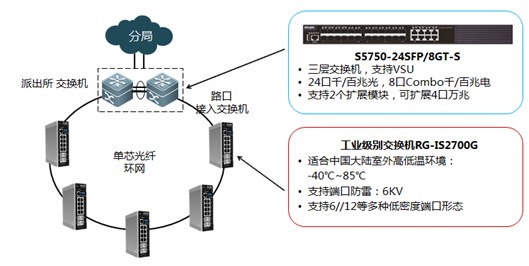

2、 平安城市
派出所交換機和所經路口的各接入交換機RG-IS2712G 共同組成一個單纖保護環?？梢怨?jié)省光纖資源。環上使用ERPS以太環網保護協議?？梢詫崿F(xiàn)<=20ms的快速切換，保障設備可靠性。
圖2 平安城市的環形組網方案
訂購信息
| 本產品訂購信息 |
| 型號 |
描述 |
備注 |
| RG-IS2712G |
8個10/100/1000M 電口.；4個1000BASE-X SFP光口 |
必選 |
| RG-IS2712G-DC |
8個10/100/1000M 電口.；4個1000BASE-X SFP光口，雙冗余直流輸入 |
必選 |
| RG-IS2706G |
4個10/100/1000M 電口.；2個1000BASE-X SFP光口 |
必選 |
| GE-SFP-LX20-SM1310-BIDI |
光模塊-SFP千兆BIDI光模塊-TX1310/RX1550,20km,LC |
可選 |
| GE-SFP-LX20-SM1550-BIDI |
光模塊-SFP千兆BIDI光模塊-TX1550/RX1310,20km,LC |
可選 |
| GE-SFP-LH40-SM1310-BIDI |
光模塊-SFP千兆BIDI光模塊-TX1310/RX1550,40km,LC |
可選 |
| GE-SFP-LH40-SM1550-BIDI |
光模塊-SFP千兆BIDI光模塊-TX1550/RX1310,40km,LC |
可選 |
| Mini-GBIC-SX |
1000BASE-SX mini GBIC轉換模塊（850nm） |
可選 |
| Mini-GBIC-LX |
1000BASE-LX mini GBIC轉換模塊（1310nm） |
可選 |
| Mini-GBIC-GT |
1000BASE-GT mini GBIC轉換模塊 |
可選 |
| Mini-GBIC-LH40 |
1000BASE-LH mini GBIC轉換模塊（1310nm），40km |
可選 |
| Mini-GBIC-ZX50 |
1000BASE-ZX mini GBIC轉換模塊（1550nm），50km |
可選 |
| Mini-GBIC-ZX80 |
1000BASE-ZX mini GBIC轉換模塊（1550nm），80km |
可選 |
| Mini-GBIC-ZX100 |
1000BASE-ZX mini GBIC轉換模塊（1550nm），100km |
可選 |
