技術參數
| 技術參數 |
HPoE交換機主機參數描述 |
| 產品型號 |

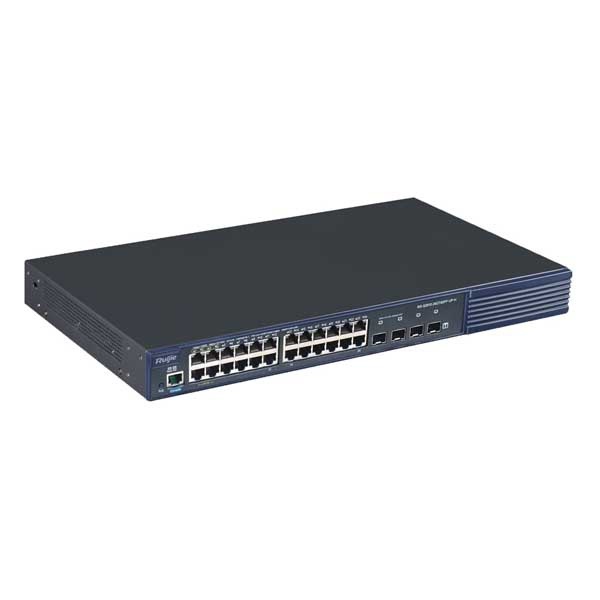

RG-S2910-24GT4SFP-UP-H |
RG-S2910-24GT4XS-UP-H |
RG-S2910-10GT2SFP-UP-H |
| 基本特性 |
|
|
| 固定端口 |
24個10/100/1000M自適應電口，4個千兆 SFP光口 |
24個10/100/1000M自適應電口，4個10G/1G SFP+光口 |
10個10/100/1000M自適應電口，2個千兆 SFP光口 |
| PoE性能 |
24個電口支持PoE和PoE+，其中1-4號口支持HPoE（單端口PoE輸出功率≥60W）；最大PoE/PoE+/HPoE輸出功率：385W |
24個電口支持PoE和PoE+,其中1-4號口支持HPoE（單端口PoE輸出功率≥60W）；最大PoE/PoE+/HPoE輸出功率：385W |
1-8個電口支持PoE、PoE+和HPoE（單端口PoE輸出功率≥60W）；最大PoE/PoE+/HPoE輸出功率：720W |
| 交換容量 |
336Gbps/3.36Tbps |
| 包轉發率 |
51Mpps/126Mpps |
108Mpps/126Mpps |
27Mpps/102Mpps |
| 二層特性 |
|
|
| VLAN |
支持4K VLAN
支持Port based VLAN
支持MAC based VLAN
支持Protocol based VLAN
支持Private VLAN
支持Voice VLAN
支持IP subnet-based VLAN
支持GVRP |
| QinQ |
支持基本QinQ
支持靈活QinQ |
| ACL |
支持IP標準IP ACL
支持IP擴展IP ACL
支持MAC擴展ACL（基于源MAC地址、目的MAC地址和可選的以太網類型的硬件ACL）
支持基于時間ACL
支持專家級ACL （可同時基于VLAN號、以太網類型、MAC地址、IP地址、TCP/UDP端口號、協議類型、時間等靈活組合的硬件ACL）
支持ACL80
支持IPv6 ACL
支持全局ACL
支持ACL重定向 |
| QoS |
支持基于入口/出口的端口限速
支持入口/出口基于流的限速
支持802.1p/DSCP/ToS流量分類
每端口8個優先級隊列
支持SP、WRR、DRR、SP+WFQ、SP+WRR、SP+DRR、RED/WRED隊列調度 |
| Mirror |
支持普通業務口、聚合端口作為鏡像的源以及目的端口
支持一對一、一對多、多對一和基于流的本地、遠程鏡像
支持RSPAN、ERSPAN
支持跨設備的流量鏡像 |
| DHCP |
支持DHCP Server
支持DHCP Client
支持DHCP Snooping
支持DHCP Relay
支持IPv6 DHCP Snooping
支持IPv6 DHCP Client
支持IPv6 DHCP Relay |
| L2 協議 |
IEEE 802.3、IEEE 802.3u、IEEE 802.3z 、IEEE 802.3x、IEEE 802.3ad、IEEE 802.1p、IEEE 802.1x、IEEE 802.3ab、IEEE 802.1Q (GVRP)、IEEE 802.1d、IEEE 802.1w、IEEE 802.1s、IGMP Snooping v1/v2 |
| 安全特性 |
支持IP、MAC、端口三元素綁定
支持IPv6、MAC、端口三元素綁定
過濾非法的MAC地址
支持基于端口和MAC的802.1x
支持MAB
支持Portal 和Portal2.0認證
支持ARP-Check
支持DAI
支持可信任ARP
支持防網關ARP欺騙
支持廣播/多播風暴抑制
支持未知名單播抑制，組播帶寬抑制
管理員分級管理和口令保護
支持RADIUS和TACACS+
設備登陸管理的AAA安全認證（IPv4/IPv6）
支持SSH 和 SSH V2.0
支持BPDU Guard
支持IP Source Guard
支持CPP、NFPP
支持端口保護 |
| 線纜檢測 |
支持線纜檢測 |
| EEE |
支持IEEE 802.3az 標準的 EEE節能技術：當EEE使能時，從而大幅度的減小端口在該階段的功耗，達到了節能的目的。 |
| 端口休眠 |
支持端口休眠 |
| PoE |
供電設計支持IEEE 802.3af、IEEE 802.3at、IEEE 802.3bt
支持自動、節能供電管理模式
支持熱啟動不間斷供電
支持端口優先級
支持兼容非標準PD設備
支持對PoE端口定時上下電 |
| 三層特性 |
|
|
| IP路由 |
IPv4/IPv6 靜態路由
RIP、RIPng、OSPFv2?、OSPFv3
Routing Policy |
| IPv6
基礎協議 |
IPv6編址、鄰居發現協議（ND）、IPv6 ACL、ICMPv6、IPv6 Ping、IPv6 Tracert等 |
| VSU特性 |
支持VSU虛擬化技術
支持本地堆疊和遠程堆疊
支持堆疊內跨機箱的鏈路捆綁 |
不支持 |
| 零配置 |
支持CWMP(TR069)協議標準協議 |
| 管理特性 |
SNMP、CLI(Telnet/Console)、RMON、SSH、Syslog/Debug、NTP/SNTP、FTP、TFTP、Web、sFLOW |
| 物理特性 |
|
|
| 尺寸（寬×深×高） |
440×260×44 |
440×260×44 |
340 × 260×44 |
| 電源 |
交流（AC）輸入：
額定電壓范圍：100V~240V
最大電壓范圍：90V~264V
頻率：50/60Hz高壓直流（HVDC）輸入：
輸入電壓范圍:192~290V |
| 風扇 |
支持風扇調速及風扇故障告警功能 |
| 溫度 |
工作溫度：0℃~50℃
存儲溫度：-40℃~70℃ |
| 濕度 |
工作濕度：10%~90%RH
存儲濕度：5%~95%RH |
| 海拔 |
-500~5000M |
產品特征
大功率IP設備供電新選擇
在以往的PoE遠程供電場景中，只有PoE和PoE+兩個標準，只要功率超過30W，則無法使用PoE供電，必須部署電源線，使用市電進行供電，有的甚至需要部署強電，這給部署成本、部署周期、后期維護和部署過程中的安全性都帶來了很大的壓力。銳捷網絡在這方面大膽嘗試，依據IEEE802.3bt標準提出大功率PoE遠程供電的技術，從根本層面提升用戶的使用體驗。
靈活接入：各種供電標準靈活選擇
HPoE產品支持IEEE 802.3af、IEEE 802.3at和IEEE 802.3bt國際標準PoE遠程供電協議，并且可完全向下兼容。
供電穩定：大功率（>30W）遠距離（100米）供電
當前通過電源線方式供電的場景中有以下缺陷：首先，電源、電線廠商大都按照自己的標準進行設計，缺乏統一規范；其次，在部署中，需要手動去調整電源線的線損和壓降，以保證適應不同種類的終端，其誤差平均＞10%，不僅容易造成設備故障，而且部署的效率也非常低；最后，電源線供電基本都采用集中供電方式，不同終端對功率的要求其實是不盡相同的，平均利用率＜70%，而且有一損俱損的風險。整體計算，每年因為電源造成的系統故障率高達30%以上。
HPoE供電方式?jīng)]有簡單的從降低故障率入手，而是精確定位造成故障率的根源所在，從本質上排除隱患。首先，HPoE采用國際標準協議IEEE802.3bt，有規矩才能保障網絡持續發展；其次，在部署和使用過程中采用數字智能調整線損和壓降，平均誤差＜0.5%，保證電壓穩定，大幅提升部署效率；最后，HPoE采用獨立供電的方式，每個HPoE端口帶一個終端，互不干擾，自動適配功率，故障相互隔離，電源利用率可以達到100%。整體計算，電源平均無故障時長高達5年以上。
按需定制：滿足用戶的個性化需求
終端設備定時開關機：HPoE產品支持所有HPoE、PoE+、PoE端口定時上電和下電動作，即可達到對所接終端定時開關機的效率，用戶可以根據自身的需求，決定在特定的時間段對指定的設備暫停運行，保證在業務流量高峰期內設備持續穩定工作，在業務流量空閑期內終端設備按需停止工作，節省能耗，延長終端設備使用壽命。
熱啟動不間斷供電：HPoE產品在外界因素導致設備復位重啟，或者設備進行版本升級等情況下，保證對終端設備的持續供電，不影響客戶業務正常運轉。
供電模式隨意切換：HPoE系列產品支持節能、自動兩種供電模式，可以根據使用需求隨意切換。
PoE使用狀態一目了然：支持面板自帶一鍵查看POE供電狀態功能，輕按即可查看設備當前的通信狀態和供電狀態，讓您對所有端口PoE供電的狀態了然于心。
部署運維更省心
●簡單部署：有網線的地方就可以省掉電源線
以往的電源線部署方式，需要在墻面或者地面進行開槽、鋪管、穿線、進行電壓電流等的調試，而且在此過程中，對于槽位的直徑、深度、槽間距，PVC管的尺寸規格，鋪管彎曲半徑，各種線纜之間的電磁干擾等均需要整體考慮，其中任何一個環節出錯，都會影響整個工程質量，繼而影響用戶使用效果。HPoE供電方式讓您不再為這些事情發愁，只要一根網線，就可以輕松除去這些煩惱。新建樓宇布線，只需要考慮網線的部署要求，不需要額外考慮電源線部署帶來的麻煩，擴建弱電設備，只需要利用之前已經部署好的網線系統，不需要再次破墻部署電源線，簡單美觀而不失大方。
●運維方便： IPDM，輕松運維和管理
由于弱電設備網子系統種類繁多，在運維管理過程中經常面臨難以全面監控的尷尬。同時，各個子系統對于維護人員的專業性要求都非常高，這會很大程度影響故障定位的速度。加之，在維護過程中需要手工記錄點位圖、維護、故障日志，讓故障資料的保管和查詢更是難上加難。

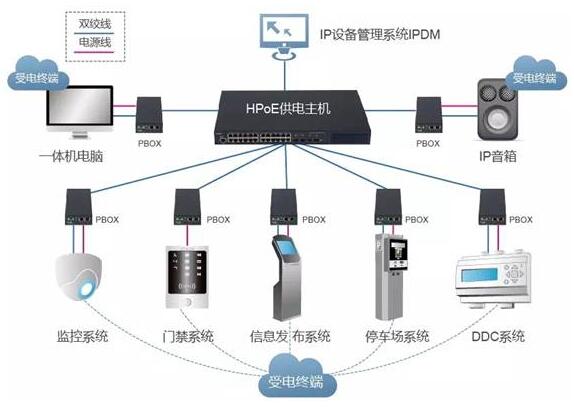

為此，銳捷網絡為用戶量身開發了一套智能建筑運維平臺RIIL IPDM（IP Device Management），可實現IP設備的一體化、可視化運維，并且能夠第一時間發現故障點，全面提升運維人員的工作效率：
●自動巡檢全網IP設備，結合圖形告警，克服IBMS各子系統監管各自為證、IP設備難以全面監控的窘態；
●直觀呈現設備在線狀態、物理位置、上聯網路設備及端口，結合HPoE設備更能遠程重啟設備，提高故障處理時效；
●自動導入點位圖，自動生成故障日志并支持導出，減少繁瑣的手工操作，避免數據丟失。
HPoE產品同時支持SNMP、RMON、Syslog、sFLOW等特性來進行網絡的日常診斷及維護，同時管理員可采用CLI(命令行 接口)、Web網管、Telnet、CWMP(TR069)零配置等多樣化的管理和維護方式管理設備。
支持極簡網絡，與核心設備構建大二層網絡，通過虛擬化技術實現網絡資源池化，只需要管理關注核心設備，從而簡化橫向和縱向網絡的管理和維護。
省時省錢更隨心
●省錢省力：投入少，成本低、周期短
以往的電源線部署方式，需要在墻面或者地面進行開槽、鋪管、穿線、進行電壓電流調試等一系列的過程，不僅需要投入很多人員，部署周期會很長，而且部署的成本也極高，甚至施工部署的成本比采購設備的成本還要高很多，這到底是劃算還是不劃算呢！HPoE部署方式，即使在新建的場景中也能夠幫您節省采購線纜的成本和施工部署的人力成本，部署周期相比之前的方式也大幅縮短。
●綠色節能：節能、環保、省錢面面俱到
HPoE系列產品根據不同用戶的實際需要，PoE供電提供自動和節能兩種模式讓用戶選擇。
HPoE系列產品支持高效節能以太網（EEE），端口如果在連續一段時間之內空閑，系統會將該端口設置為節能模式，當有報文收發時再通過定時發送的監聽碼流喚醒端口恢復業務，達到節能的效果。節能的最終效果體現在能耗上，也是在幫您節約使用過程中的每一分不必要的開支。
產品滿足材料環保與安全性的歐盟RoHS標準，符合SJ/T 11363/11364/11365等國家認證要求。
安全可靠更放心
●供電安全
在采用電源線的供電方式中，多數采用強電，強電雖然損耗小、效率高，但是其功率大、電壓高、電流大，具有一定的危險性。人的安全電壓為36V，高壓強電在部署和使用過程中如果操作不當，很容易對施工和維護人員帶來人身傷害。HPoE完全采用在信號線（雙絞線）上承載電流，均為低壓電，能夠有效保證人身安全。
●設備安全
強電不僅對人身有安全威脅，對于設備同樣有威脅，在雷雨、電磁干擾等惡劣環境下，大電流容易損壞設備。HPoE交換機在安全層面有很多防護機制，如果攝像頭燒了或壞了，即使短路，HPoE供電系統有過流保護，不會導致設備損壞。
●網絡安全
HPoE系列大功率以太網供電交換機繼承了傳統交換機在網絡安全方面的優良品行：
●支持各種類型ACL、端口安全、IP+MAC+Port綁定等技術，能夠有效防止各種ARP欺騙，并且具備主動防護各種DOS、DDOS攻擊的能力；
●支持銳捷網絡特有的CPU保護策略（CPP，CPU Protect Policy）和基礎網絡保護策略（NFPP，Network Foundation Protection Policy），可對發往CPU的數據流，進行流區分和優先級隊列分級處理，并根據需要實時帶寬限速，充分保護CPU不被非法流量占用、惡意攻擊和資源消耗，保障了CPU穩定運行。同時，能夠限制用戶向網絡中發送ARP報文、ICMP請求報文、DHCP請求報文等數據包的數率，對超過限速閾值的報文進行丟棄處理，甚至能夠識別攻擊行為，對有攻擊行為的用戶進行隔離，保證設備和整網的安全穩定運行。
網絡穩定更舒心
●虛擬化，讓維護更簡單，網絡更穩定
支持虛擬交換單元（VSU，Virtual Switching Unit）。能夠?qū)⒍嗯_物理設備進行互聯，使其虛擬為一臺邏輯設備，利用單一IP地址、單一Telnet進程、單一命令行接口(CLI)、自動版本檢查、自動配置等特性進行管理，對用戶來說僅僅是在管理一臺設備，但是卻實現著多臺設備帶來的工作效率和使用體驗。
●標準協議，設備對接更容易
支持公有以太網多環保護技術（ERPS），國際標準為核心以太網設計的二層鏈路冗余備份協議，其環路阻斷以及鏈路恢復都集中在主控設備上進行，非主控設備直接向主控設備匯報自己的鏈路情況，無需經過其他非主控設備的處理，因此環路中斷以及恢復時間比STP快?；谝陨蠀^(qū)別，ERPS在理想環境下的鏈路恢復能力能夠達到毫秒級。
●軟件定義網絡（SDN），緊跟業務發展
HPoE系列產品跟隨業務發展，全面支持OpenFlow，可以和銳捷網絡自研SDN controller 相互配合，輕松實現大規模二層架構組網，并且支持整網平滑升級到SDN網絡，在大幅簡化網絡管理的難度的同時可顯著降低網絡維護的成本。
