產品特征
虛擬化讓資源按需分配
虛擬交換單元VSU3.0
RG-S7800C系列支持業界領先的VSU3.0（Virtual Switching Unit，虛擬交換單元）虛擬化技術，將多臺物理設備虛擬化為一臺邏輯設備，統一運行管理，大幅減少網絡節點，降低網絡運維管理人員工作量。增加網絡可靠性，實現50~200ms鏈路故障快速切換，保障關鍵業務不中斷傳輸。支持跨設備鏈路聚合，方便接入服務器/交換機實現雙活鏈路上聯，網絡有效連接帶寬成倍增加。
虛擬交換設備VSD
RG-S7800C系列通過VSD（Virtual Switch Device，虛擬交換設備）技術可將一臺設備虛擬化為多臺虛擬設備，每臺虛擬設備具有獨立的配置管理界面、獨立硬件資源分配(比如內存、TCAM、硬件轉發表)，可以獨立重啟而不影響其它的虛擬交換機。有效為您實現網絡資源的按需分配，可讓核心交換機資源同時共享給多個區域或用戶使用。另外，通過同時開啟VSU 3.0和VSD技術，可以實現網絡資源的徹底池化。
電信級的高可靠性設計
RG-S7800C各關鍵部件均為冗余設計：主控引擎1+1冗余，電源模塊N+M冗余，風扇1+1冗余，同時各冗余組件均支持熱插拔，最大程度上提高整機的可靠性和可用性。
支持熱補丁和ISSU技術，可實現設備在線進行補丁升級。
支持GR for OSPF/IS-IS/BGP等，支持BFD for VRRP/OSPF/BGP4/ISIS/ISISv6/靜態路由等，實現各協議的快速故障檢測機制，故障檢測時間小于50ms。
CLOS架構構筑無阻塞交換
采用先進的CLOS多級多平面交換架構，實現轉發與控制平面完全分離，即能夠配置獨立的交換網板與獨立的主控板，確保各端口間全線速無阻塞，提供持續的帶寬升級能力和業務支撐能力。
采用業務板卡與交換網板完全正交設計，跨板卡流量通過正交連接器傳輸?shù)浇粨Q網板上做交換，實現背板“零”走線，傳輸損耗較小，極大降低信號衰減，提高業務流量交換機內部傳輸效率。
多進程模塊化操作系統
從1998年起，銳捷網絡就開始了模塊化操作系統的研發投入，RG-S7800C軟件平臺基于新一代的RGOS 11.X多進程模塊化操作系統，將松耦合的防火墻、無線、認證等業務特性歸并到統一云架構網絡操作系統平臺，支持全面的虛擬化能力和豐富的數據中心和園區網特性。在多進程模塊化、進程備份、熱補丁等關鍵可用性指標上達到業界頂尖水平。
高效的綠色節能
內部系統低壓供電設計，高效率模塊化電源，供電系統效率更高。
多核CPU支持動態功耗管理，全部以太網電口支持EEE高效節能標準，低負載時可節約功耗。
智能風扇支持256級調速，精密溫控，節能降噪。高溫下可長期工作，適應惡劣環境，為您大幅度降低能耗。
技術參數
| 技術參數 |
參數描述 |
| 產品型號 |

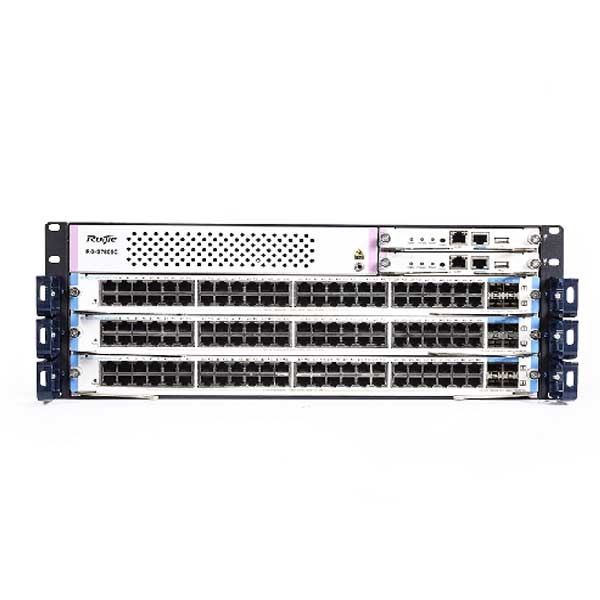

RG-S7805C |

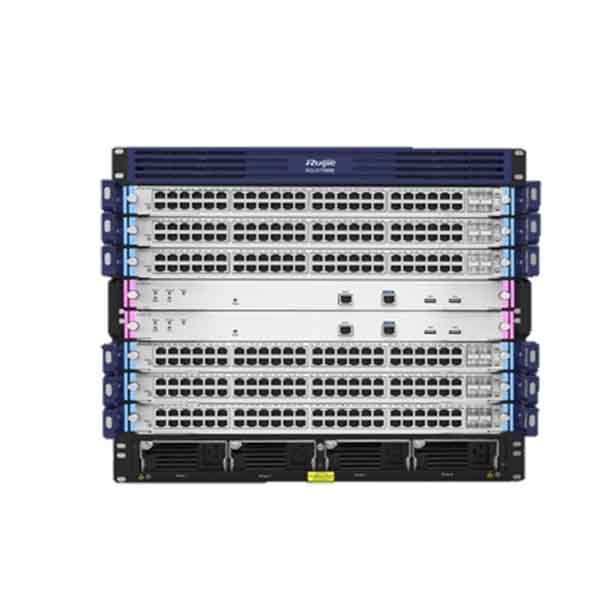

RG-S7808C |
RG-S7810C |
| 模塊插槽 |
5個（2個用于管理引擎模塊） |
8個（2個用于管理引擎模塊） |
10個（2個用于管理引擎模塊），另外支持2個交換網板 |
| 交換網板槽位 |
內置 |
2(主控集成) |
4(2主控集成) |
| 交換容量 |
31.8Tbps/162.9Tbps
（配套F系列板卡47.7Tbps/162.9Tbps） |
57.6Tbps/234.6Tbps
（配套F系列板卡86.4Tbps/234.6Tbps） |
66.4Tbps/264.16Tbps
（配套F系列板卡132.8Tbps/500.5Tbps） |
| 包轉發速率 |
6710Mpps/36763Mpps
（配套F系列板卡10065Mpps/36763Mpps） |
7740Mpps/50400Mpps
（配套F系列板卡11610Mpps/50400Mpps） |
9100Mpps/77760Mpps
（配套F系列板卡18200Mpps/155520Mpps） |
| 設備虛擬化 |
支持VSU3.0(Virtual Switching Unit,虛擬交換單元)
支持VSD(Virtual Switch Device,虛擬交換設備) |
| SDN |
支持OpenFlow 1.3 |
| L2 特性 |
支持Jumbo Frame
支持802.1Q
支持STP、RSTP、MSTP
支持Super VLAN
支持GVRP
支持QinQ、靈活QinQ
支持LLDP
支持ERPS（G.8032） |
| MPLS |
支持MPLS L3VPN
支持MPLS 6VPE
支持MPLS IPv6 |
| IPv4 特性 |
支持靜態路由、RIP、OSPF、IS-IS、BGP4
支持VRRP
支持等價路由
支持策略路由
支持GRE隧道 |
| IPv6 特性 |
支持靜態路由、OSPFv3、BGP4+、IS-ISv6、MLDv1/v2
支持VRRPv3
支持等價路由
支持策略路由
支持手工隧道、自動隧道、ISATAP隧道、支持GRE隧道等 |
| 組播 |
支持IGMP v1,v2,v3
支持IGMP Snooping
支持IGMP Proxy
支持PIM-DM、PIM-SM、PIM-SSM等組播路由協議
支持MLD
支持組播靜態路由 |
| VXLAN |
支持VXLAN二層網橋
支持VXLAN三層網關 |
| ACL |
支持標準、擴展、專家級ACL
支持ACL 80
支持IPv6 ACL |
| QoS |
支持802.1P
支持SP、WRR、DRR、SP+WRR、SP+DRR等隊列調度機制
支持RED/WRED
支持基于出端口/入端口的限速 |
| 鏡像 |
支持多對一鏡像、一對多鏡像、基于流的鏡像
支持SPAN、RSPAN遠程鏡像，支持VLAN的鏡像 |
| 可靠性 |
主控板支持1+1冗余備份
電源支持N+M冗余備份、風扇支持1+1冗余備份
各組件支持熱插拔
支持熱補丁功能，可在線進行補丁升級
支持ISSU
支持GR for OSPF/IS-IS/BGP
支持BFD for VRRP/OSPF/BGP4/ISIS/ISISv6/靜態路由等
支持光口故障隔離
支持啟機系統雙物理芯片 |
| 安全性 |
支持NFPP（基礎安全保護策略）
支持CPP（CPU保護）
支持DAI，端口安全，IP Source Guard
支持802.1x
支持Portal認證、支持RADIUS和TACACS+用戶登錄認證
支持uRPF
支持登錄認證、口令安全
支持支持未知組播不送CPU、支持未知單播抑制
支持SSHv2，為用戶登錄提供安全加密通道
支持IPv6 SAVI |
| 管理性 |
支持Console/AUX Modem/Telnet/SSH2.0 命令行配置
支持FTP、TFTP、Xmodem文件上下載管理
支持SNMP V1/V2c/V3
支持RMON
支持NTP時鐘
支持故障后報警和自恢復
支持系統工作日志
支持sFLOW |
| 綠色節能 |
支持802.3az節能以太網 |
| 尺寸（寬x深x高）(mm)
|
?442 x 521x 175(4U) |
442 x 535x 441.7 (10U) |
442 x 560x 442 (10U) |
| RG-S7805C電源 |
RG-PA300I-F：? 90~180V??? 功率：300W；180~264V?? 功率：300W |
| RG-S7808C電源 |
RG-PA600I-F：? 90~180V???? 功率：600W；180~264V? 功率：600W
RG-PA1600I-F： 90~180V???? 功率：1200W；180~264V? 功率：1600W
RG-PA3000I-PL：90~176V???? 功率：1200W；176~210V?? 功率：2500W
210~264V??? 功率：3000W
RG-PA1600I-PL：90~176V???? 功率：1200W；176~264V? 功率：1600W |
| RG-S7810C電源 |
RG-PA1600I：90~180V功率：1200W；180~264V功率：1600W
RG-PA600I： 90~180V功率：600W；180~264V功率： 600W
RG-PD1600I：-40.5V~ -75V 功率：1400W
RG-PD600I： -40.5V~ -75V 功率：600W |
| MTBF |
> 200,000小時 |
| 溫度 |
工作溫度：0℃? 到 50℃
存儲溫度：-40℃ 到 70℃ |
| 濕度 |
工作濕度：10% 到 90% RH（無冷凝）
存儲濕度：5% 到 95% RH |
| 防雷 |
6KV |
| 工作高度/海拔 |
-500~5000M |
典型應用
中小型網絡核心

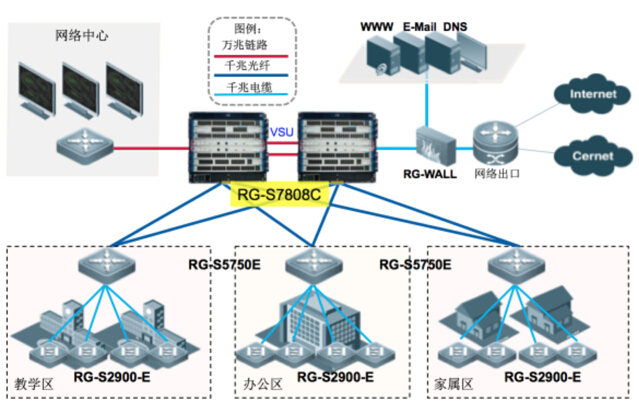

大型網絡匯聚
訂購信息
1、主機箱及管理引擎
根據產品具體型號選擇需配置的主機箱及主控引擎。
| 型號 |
描述 |
| RG-S7800C主機箱及主控引擎 |
| S7810C |
RG-S7810C主機，可插8張業務板，2張主控引擎，2張交換網板 |
| S7808C |
RG-S7808C主機，可插6張業務板，2張主控引擎 |
| S7805C |
RG-S7805C主機，可插3張業務板，2張主控引擎 |
| M7810C-CM |
S7810C高性能一代主控引擎 |
| M7810C-CM-F |
S7810C高性能二代主控引擎 |
| M7800C-CM |
S7808C高性能一代主控引擎 |
| M7808C-CM II |
S7808C高性能二代主控引擎 |
| M7805C-CM |
S7805C高性能一代主控引擎 |
| M7805C-CM II |
S7805C高性能二代主控引擎 |
2、電源風扇配置
至少選擇一個電源，請根據設備供電需求選擇電源模塊。
| 型號 |
描述 |
| RG-PA300I-F |
S7805C電源模塊（交流，300W，10A） |
| RG-PA460I-F |
S7805C電源模塊（可以冗余，交流，460W，10A） |
| RG-PA600I-F |
S7808C電源模塊（可以冗余，交流，600W，10A） |
| RG-PA1600I-F |
S7808C電源模塊（可以冗余，交流，1600W，16A） |
| RG-PA1600I-PL |
通用PoE電源模塊（可以冗余，交流，1600W，16A） |
| RG-PA3000I-PL |
通用PoE電源模塊（可以冗余，交流，3000W，16A） |
| RG-PD600I-F |
S7808C電源模塊（可以冗余，直流，600W，-48VDC） |
| RG-PA600I |
S7810C電源模塊（可以冗余，交流，600W，10A） |
| RG-PD600I |
S7810C電源模塊（可以冗余，直流，600W，20A） |
| RG-PA1600I |
S7810C電源模塊（可以冗余，交流，1600W，16A） |
| RG-PD1600I |
S7810C電源模塊（可以冗余，直流，1400W，50A） |
| M78-PSE |
S7808C PoE電源框,配合RG-PA1600I-PL和RG-PA3000I-PL使用 |
| M08-FAN |
S7808C風扇，每個M08-FAN風扇盤由2個風扇單元和1塊風扇監控板組成，M08-FAN向外抽風，形成對流（主機默認已配置） |
3、交換網板
至少選擇一個電源，請根據設備供電需求選擇電源模塊。
| 型號 |
描述 |
| M7810C-FE-D I |
RG-S7810C交換網板I |
| M7810C-FE-F I |
RG-S7810C 二代交換網板 |
4、主機線卡
根據具體情況選擇主機線卡。
| 型號 |
描述 |
| 商業級線卡 |
| M7800C-48XS-FB |
48端口萬兆以太網光口(SFP+,LC)， |
| M7800C-4CQ-FB |
4端口100G以太網光口（QSFP28,LC） |
| M7800C-8CQ-FB |
8端口100G以太網光口（QSFP28,LC） |
| M7800C-48GT-FA |
48端口千兆以太網電口(RJ45) |
| M7800C-48SFP-FA |
48端口千兆以太網光口(SFP,LC) |
| M7800C-16SFP8XS-EA |
16端口千兆以太網光口(SFP,LC)+8端口萬兆以太網光接口板(SFP+,LC) |
| M7800C-24SFP/12GT4XS-EA |
24端口千兆以太網光口(SFP,LC)+12端口千兆以太網電口復用(RJ45)+4端口萬兆以太網光口(SFP+,LC) |
| M7800C-24GT24SFP4XS-EA |
24端口千兆以太網電口(RJ45)+24端口千兆以太網光口(SFP,LC)+4端口萬兆以太網光口(SFP+,LC) |
| M7800C-36GT12SFP4XS-EA |
36端口千兆以太網電口(RJ45)+12端口千兆以太網光口(SFP,LC)+4端口萬兆以太網光口(SFP+,LC) |
| M7800C-48SFP4XS-EA |
48端口千兆以太網光口(SFP,LC)+4端口萬兆以太網光接口板(SFP+,LC) |
| M7800C-48GT4XS-EA |
48端口千兆以太網電口（RJ45）+4端口萬兆以太網光接口板（SFP+,LC） |
| M7800C-48GT4XS-P-EA |
48端口千兆以太網電口（RJ45）+4端口萬兆以太網光接口板（SFP+,LC）（支持PoE/PoE+） |
| M7800C-32XS4QS-DA |
32端口萬兆以太網光口(SFP+,LC)+4端口40G以太網光接口板(QSFP+,MPO) |
| M7800C-24XT4QXS-DA |
24端口10G以太網電口(RJ45)+4端口40G以太網光接口板(QSFP+,MPO) |
| M7800C-24GT24SFP4XS-EB |
24端口千兆以太網電口(RJ45)+24端口千兆以太網光口(SFP,LC)+4端口萬兆以太網光口(SFP+,LC) |
| M7800C-24SFP/12GT4XS-EB |
24端口千兆以太網光口(SFP,LC)+12端口千兆以太網電口復用(RJ45)+4端口萬兆以太網光口(SFP+,LC) |
| M7800C-48GT4XS-EB |
48端口千兆以太網電口（RJ45）+4端口萬兆以太網光接口板（SFP+,LC） |
| M7800C-48SFP4XS-EB |
48端口千兆以太網光口(SFP,LC)+4端口萬兆以太網光接口板(SFP+,LC) |
| M7800C-36GT12SFP4XS-EB |
36端口千兆以太網電口(RJ45)+12端口千兆以太網光口(SFP,LC)+4端口萬兆以太網光口(SFP+,LC) |
| *M7800C-24QXS-DA |
24端口40G以太網光接口板（OSFP+MPO） |
| *RG-M7800C-MU-F |
獨立硬件監控卡，控制平面與監控平面分離，支持1+1冗余備份 |
| *RG-WALL 1600-B-F |
高性能防火墻模板 |
| *RG-M7800C-WS-F |
無線控制模塊 |
* 表示后續可支持產品
