產品特征
云架構網絡核心，全球頂級配置
高性能滿足未來十年網絡發展
RG-S7800E系列支持業界高性能的小包線速轉發能力，包括高密度板卡在內的所有板卡均可實現64字節小包線速轉發，從容應對未來網絡對高速轉發不丟包的苛刻需求。
虛擬化讓資源按需分配
虛擬交換單元VSU3.0
RG- S7800E系列支持業界超前的VSU3.0（Virtual Switching Unit，虛擬交換單元）虛擬化技術，將多臺物理設備虛擬化為一臺邏輯設備，統一運行管理，大幅減少網絡節點，降低網絡運維管理人員工作量。增加網絡可靠 性，實現50~200ms鏈路故障快速切換，保障關鍵業務不中斷傳輸。支持跨設備鏈路聚合，方便接入服務器/交換機實現雙活鏈路上聯，網絡有效連接帶寬成 本增長。
虛擬交換設備VSD
RG- S7800E系列通過VSD（Virtual Switch Device，虛擬交換設備）技術可將一臺設備虛擬化為多臺虛擬設備，每臺虛擬設備具有獨立的配置管理界面、獨立硬件資源分配(比如內存、TCAM、硬件 轉發表)，可以獨立重啟而不影響其它的虛擬交換機。有效為您實現網絡資源的按需分配，可讓核心交換機資源同時共享給多個區域或用戶使用。
電信級的高可靠性設計
RG-S7800E系列各關鍵部件均為冗余設計：主控引擎1+1冗余，風扇N+M冗余，電源模塊N+M冗余，同時各冗余組件均支持熱插拔，有效提高整機的可靠性和可用性。
支持熱補丁和ISSU技術，可實現設備在線進行補丁升級。
支持GR for OSPF/IS-IS/BGP等，支持BFD for VRRP/OSPF/BGP4/ISIS/ISISv6/MPLS/靜態路由等，實現各協議的快速故障檢測機制，故障檢測時間小于50ms。
多進程模塊化操作系統
從 1998年起，銳捷網絡就開始了模塊化操作系統的研發投入，RG-S7800E系列軟件平臺基于新一代的RGOS 11.X多進程模塊化操作系統，將松耦合的防火墻、無線、IPFIX、認證等業務特性歸并到統一云架構網絡操作系統平臺，支持全面的虛擬化能力和豐富的數 據中心和園區網特性。在多進程模塊化、進程備份、熱補丁等關鍵可用性指標上達到業界當先水平。
高效的綠色節能
RG-S7800E系列采用40nm芯片工藝，相比傳統90nm和65nm工藝更節能。
內部系統低壓供電設計，高效率模塊化電源，供電系統效率更高。
多核CPU支持動態功耗管理，全部光口采用無PHY設計，降低光口功耗，全部以太網電口支持EEE高效節能標準，低負載時可節約功耗。
智能風扇支持256級調速，精密溫控，節能降噪；高溫下可長期工作，適應惡劣環境，為您大幅度降低能耗。
技術參數
| 技術參數 |
參數描述 |
| 產品型號 |

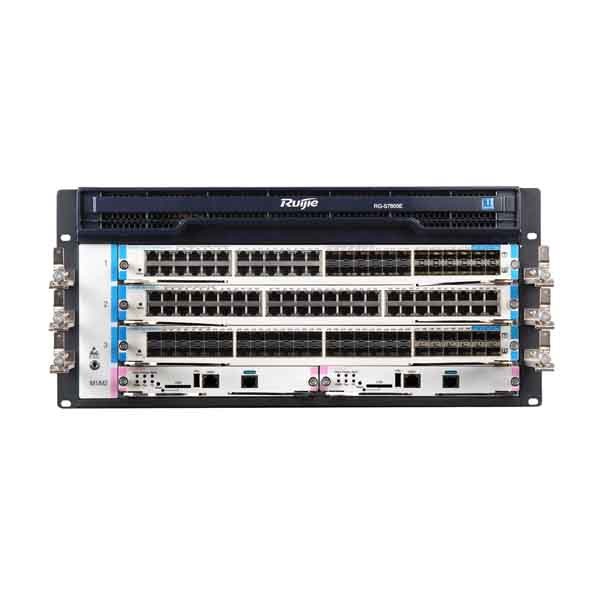

RG-S7805E |

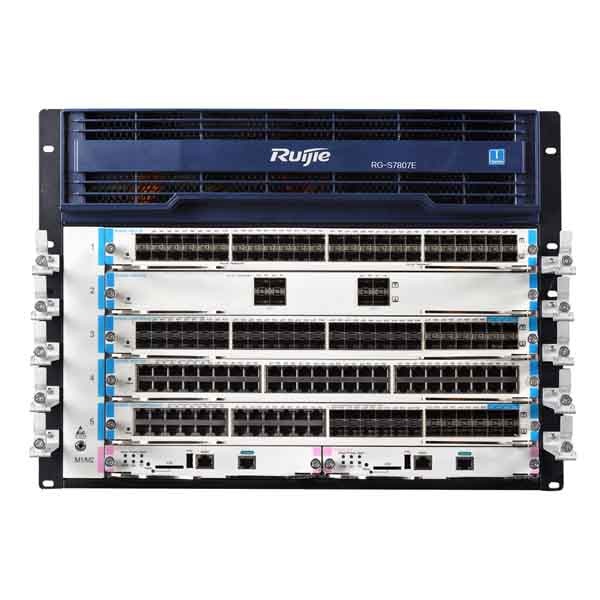

RG-S7807E |

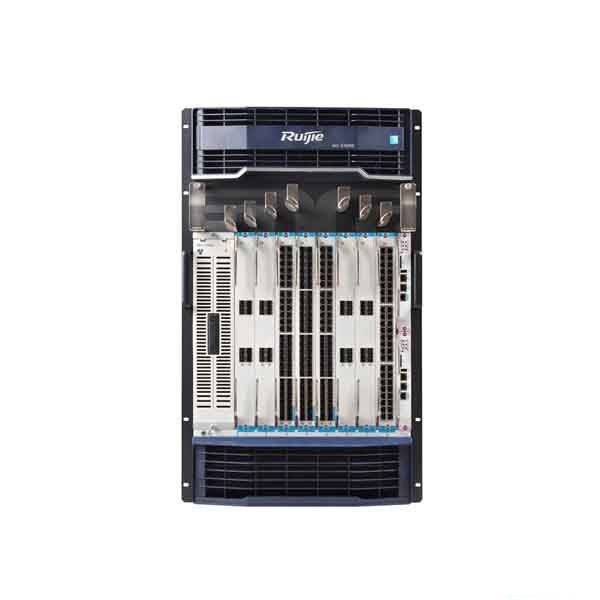

RG-S7810E |
| 模塊插槽 |
5個（2個用于管理引擎模塊） |
7個（2個用于管理引擎模塊） |
10個（2個用于管理引擎模塊） |
| 交換容量 |
4.8Tbps/12Tbps |
8Tbps/20Tbps |
12.8Tbps/32Tbps |
| 包轉發速率 |
1,440Mpps/5,400Mpps |
2,400Mpps/9,000Mpps |
3,840Mpps/14,400Mpps |
| 設備虛擬化 |
支持VSU3.0(Virtual Switching Unit,虛擬交換單元)
支持VSD(Virtual Switch Device,虛擬交換設備) |
| SDN |
支持OpenFlow 1.3 |
| L2 特性 |
支持Jumbo Frame
支持802.1Q
支持STP、RSTP、MSTP
支持Super VLAN
支持GVRP
支持QinQ、靈活QinQ、QinQ終結
支持LLDP |
| IPv4 特性 |
支持靜態路由、RIP、OSPF、IS-IS、BGP4
支持VRRP
支持等價路由
支持策略路由
支持GRE隧道 |
| IPv6 特性 |
支持靜態路由、RIPng、OSPFv3、BGP4+、IS-ISv6、MLDv1/v2
支持VRRPv3
支持等價路由
支持策略路由
支持手工隧道、自動隧道、ISATAP隧道、支持GRE隧道等 |
| 組播 |
支持IGMP v1,v2,v3
支持IGMP Snooping
支持IGMP Proxy
支持PIM-DM、PIM-SM、PIM-SSM等組播路由協議
支持MLD
支持組播靜態路由 |
| MPLS |
支持MPLS轉發
支持MPLS VPN/VPLS
支持VPWS |
| ACL |
支持標準、擴展、專家級ACL
支持ACL 80
支持IPv6 ACL |
| QoS |
支持802.1P
支持SP、WRR、DRR、SP+WRR、SP+DRR等隊列調度機制
支持RED/WRED
支持基于出端口/入端口的限速
支持HQoS |
| PoE |
支持配置PoE線卡，并由獨立PoE電源槽供電，防止因PoE供電而影響其他業務模塊供電穩定性 |
| 可靠性 |
獨立的交換網板與獨立的主控板設計，實現轉發與控制平面完全分離
主控板支持1+1冗余備份
電源、風扇支持N+M冗余備份
背板無源設計，避免單點故障
各組件支持熱插拔
支持熱補丁功能，可在線進行補丁升級
支持ISSU
支持GR for OSPF/IS-IS/BGP
支持BFD for VRRP/OSPF/BGP4/ISIS/ISISv6/MPLS/靜態路由等 |
| 安全性 |
支持NFPP（基礎安全保護策略）
支持CPP（CPU保護）
支持DAI，端口安全，IP Source Guard
支持802.1x/Portal/Mac等多種認證方式
支持RADIUS和TACACS+用戶登錄認證
支持uRPF
支持登錄認證、口令安全
支持未知組播不送CPU、支持未知單播抑制
支持SSHv2，為用戶登錄提供安全加密通道 |
| 管理性 |
支持Console/AUX Modem/Telnet/SSH2.0 命令行配置
支持FTP、TFTP、Xmodem文件上下載管理
支持SNMP V1/V2c/V3
支持RMON
支持NTP時鐘
支持故障后報警和自恢復
支持系統工作日志
支持sFLOW流量分析 |
| 尺寸（寬x深x高）(mm) |
442 x 595 x 219.5(5U) |
442 x 595 x 352.8(8U) |
442 x 821 x 797.3(18U) |
| 電源 |
RG-PA1600I：90~180V功率：1200W；180~264V功率：1600W
RG-PA600I：90~180V功率：600W；180~264V功率：600W
RG-PD1600I：-40.5V~ -75V功率：1400W
RG-PD600I：-40.5V~ -75V功率：600W
RG-PA1600I-PL：90~175V功率：1000W；176~264V功率：1600W
RG-PA3000I-PL：90~175V功率：2000W；176~209V功率：2500W；210~264V功率：3000W |
| MTBF |
> 200,000 小時 |
| 溫度 |
工作溫度：0℃? 到 50℃
存儲溫度：-40℃ 到 70℃ |
| 濕度 |
工作濕度：10% 到 90% RH（無冷凝）
存儲濕度：5% 到 95% RH |
| 工作高度/海拔 |
-500~5000M |

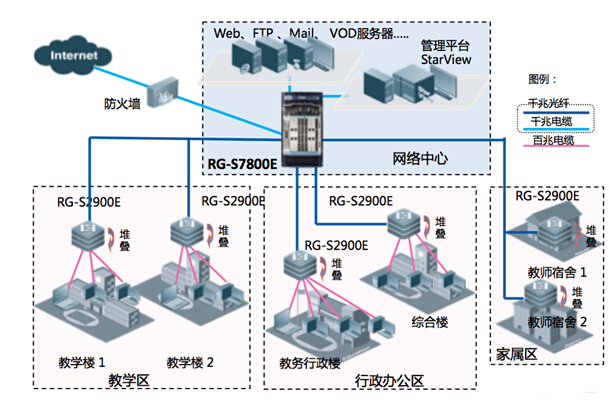

典型應用
中小型網絡核心
訂購信息
1、主機箱及管理引擎
根據產品具體型號選擇需配置的主機箱及主控引擎。
| 型號 |
描述 |
| RG-S7800E系列主機箱及主控引擎 |
| RG-S7810E-Iseries |
10槽機箱（未配置電源），配置風扇 |
| RG-S7807E-Iseries |
7槽機箱（未配置電源），配置風扇 |
| RG-S7805E-Iseries |
5槽機箱（未配置電源），配置風扇 |
| M7800E-CM |
RG-S7800E系列主控引擎 |
2、電源配置
至少選擇一個電源，請根據設備供電需求選擇電源模塊。
| 型號 |
描述 |
| RG-PA600I |
RG-S7800E系列通用電源模塊（可以冗余，交流，600W，10A）） |
| RG-PD600I |
RG-S7800E系列通用電源模塊（可以冗余，直流，600W，20A）） |
| RG-PA1600I |
RG-S7800E系列通用電源模塊（可以冗余，交流，1600W，16A） |
| RG-PD1600I |
RG-S7800E系列通用電源模塊（可以冗余，直流，1400W，50A）） |
| RG-PA1600I-PL |
RG-S7800E系列通用PoE電源模塊（可以冗余，交流，1600W，16A） |
| RG-PA3000I-PL |
RG-S7800E系列通用PoE電源模塊（可以冗余，交流，3000W，16A） |
3、交換網板
至少選擇一塊交換網板，為了保證網板的冗余，建議選擇兩塊。
| 型號 |
描述 |
| M7810-FE-D I |
RG-S7810E交換網板I |
4、主機線卡
根據具體情況選擇主機線卡。
| 型號 |
描述 |
| 商業級線卡 |
| M7800E-44SFP4XS-ED |
44端口千兆以太網光口(SFP,LC)+4端口萬兆以太網光接口板(SFP+,LC) |
| M7800E-48GT-ED |
48端口千兆以太網電接口板(RJ45) |
| M7800E-48GT-P-ED |
48端口千兆PoE以太網電接口板(RJ45) |
| M7800E-24GT20SFP4XS-ED |
24端口千兆以太網電接口板(RJ45)+20端口千兆以太網光口(SFP,LC)+4端口萬兆以太網光口(SFP+,LC) |
| M7800E-08XS-ED |
8端口萬兆以太網光口(SFP+,LC) |
| M7800E-48GT-EF |
48端口千兆以太網電接口板(RJ45) |
| M7800E-44SFP4XS-EF |
44端口千兆以太網光口(SFP,LC)+4端口萬兆以太網光接口板(SFP+,LC) |
| M7800E-08XS-EF |
8端口萬兆以太網光口(SFP+,LC) |
| M7800E-24SFP/8GT-EB |
EB系列24個SFP接口+8GE電接口線卡 |
| M7800E-24GT/8SFP-EB |
EB系列24個GE電口+8SFP光接口線卡 |
|
高密度萬兆線卡
|
| M7800E-48XS-DB |
48端口萬兆以太網光口(SFP+,LC) |
| M7800E-12QXS-DB |
12端口40G以太網光口(QSFP+,MPO) |
| M7800E-24XS4QXS-DB |
24端口萬兆以太網光口(SFP+,LC)+4端口40G以太網光接口板(QSFP+,MPO) |
